トップページ＞製作実例集目次 ＞研究実験 ＞音響音調ブロックでつくる音響パネル製作キット
Ｏ式卓上型簡易音響パネルはこちらへ
究極の自然な音を求め、お客様製作例
特殊音響音調ブロックで作る「音響パネル製作キット」
がんばる お客様！
◎製作実例集５６５番 音響パネル製作キッド のお客様からご連絡と画像を頂きました
素晴らしいオーディオ・ビジュアルルーム です
「音響パネル完成しました
こんなに素敵な作品ができたのもフジカットさんのおかげです。
本当にありがとうございました」
何とも素晴らしい限りです。発泡スチロールのカット素材を購入頂いてから全てをご自分で貼りあわせ製作なさりました。
ここまで大型のものになりますと、音響パネルの機能性以外に、正しく、現代アートのオブジェと言った風格もございますね。
スクリーンを下ろしたところ
天井にも
音響パネルのページトップへ
◎お客様製作の音響パネルです。写真を有難う御座いました
、、、、、「貴社のHPを拝見させていただきました。むしろ用途不明の奇っ怪な形のものほど楽しいですね。、、、、、
パネルの用途のことですが、実は防音にはあまり役に立ちません。私の部屋のように、防音のため硬い壁で作られた部屋では
左右のスピーカーからの音がもろに何度も反射し、所々で干渉して音が濁ったり、ちょっと頭を動かしただけで中央から聞こえるべき歌手の声が左右に動いたりそういった弊害が出ます。
かと言って、無響室のような環境では響きの美しさが失われ、無味乾燥の面白味のない音になってしまいます。
そこで、壁や天井からの反射のタイミングを細かくずらして、美しい響きを維持しつつ音の干渉を避ける方法が取られます。
あのパネルはそのためのものでした。
たった４枚ですが、先週実家に持ち帰り実際聴いてみると、思った以上に響きが美しくなり、ステージが前後左右に広がります。
スピーカーの値段が少なくとも５倍には跳ね上がったような音がしました。腰の痛みに耐えて作るモーチベーションとしては十分です。ありがとうございました。
もし板張りで音が反射しやすく家具の少ない部屋があり、ミニコンポなどをお持ち
でしたら、左右の壁か、スピーカーとリスナーの間の床にパネルを置いて聴き比べてみてくだ
さい。音の変化に驚かれるかも知れません。
それではまたお願いするかもしれませんが、宜しくお願い致します。ありがとうございました。」、、、、、、
貴重なご意見有難うございました。大変参考になりました。毎日発泡スチロールの加工をしながら、一体これが何に使われるのかさっぱり解らないものが幾多とございます。こうしてユーザー様のお使いのご様子を聞かせて頂けますと、助かりました。今後ともどうぞよろしくお願いいたします
お客様へ
音響パネルのページトップへ
参考ＨＰ
お客様から 幾つかの参考にとの事でＨＰを紹介いただきましたので 以下に貼り付けておきます
「○○○lineという音響拡散パネル(添付画像参照)というのがありまして、それを部屋に敷き詰めたいと思っています。
実際に販売されているものは、オーディオ用ということもあり高級品でとても手が出ません。
素材がポリスチレン製ということで発泡スチロールで自分で自作されている方がネット上でもいるようで自分で作ってみたいと思いました。
ただ2枚目の添付画像のようにしたいので大量に自分で作るのは無理そうだなと思い相談しました。
型を作ってしまったほうが効率的できれいに仕上がると思うのですが、型を作っていただくことは可能なのでしょうか？
わからないことが多いのですが、どうしても作ってみたいのでよろしくお願いします。
この天井のものを作りたいです。」
音響音調ブロックを使った 音響パネル製作キット♪♪
１）上記音響パネル（神戸式）製作用部材の１２セットの発送荷姿になります
音響拡散用ブロック 高密度硬質ポリスチレン樹脂製 小粒子タイプ
５８０×５８０×２０ｍｍベースと
中には ４５ｍｍ×４２ｍｍ×１ｍｍ、２ｍｍ、３ｍｍ、４ｍｍ、５ｍｍ、６ｍｍ、７ｍｍ、８ｍｍ、９ｍｍ、１０ｍｍ、
１１ｍｍ、、、、、、１５０ｍｍ、１５１ｍｍ、１５２ｍｍ、１５３ｍｍ、１５４ｍｍ、１５５ｍｍ、１５６ｍｍの計１５６種の直方体が １２枚づつ 小袋に入って梱包してあります。
音響パネルのページトップへ
同 糊付き
こちらは 製作用のりをボトルにお入れしてお送りしたものです ※ １２セット分
※現在こちらの糊は販売していません
こちらは 音響パネル（仙台式）工作セット ６セットの場合 ※音響拡散ブロック 高密度硬質ポリスチレン樹脂製 小粒子タイプ 使用
５８０×５８０×２０ｍｍベースと
４５×４２×１ｍｍ、２ｍｍ、３ｍｍ、４ｍｍ、５ｍｍ、６ｍｍ 、、、、、、１５４ｍｍ、１５５ｍｍ、１５６ｍｍ まで 各サイズ が １５６種類 ６枚づつ 入っています
２）音響音調ブロックでつくる音調パネルセット（写真は２セット）
完成品
完成品
完成品 弊社音響音調ブロックにて
音響音調ブロック一式と専用の特殊瞬間接着剤のセットにしました
こちら、上記組み立てに必要な音響音調ブロックをセットにして御用意しました ※作り方などの詳細はお問い合わせください
組み立て方の手引き書※ 上記は ２１００〜５０００ｈｚ
他に
２３００〜５０００ｈｚ
５００〜５０００ｈｚ
※ 他例 癒しのガンマ波４０Ｈｚ周辺はそのままにした １０８〜５２００ｈｚ （仙台式 神戸式 など、、、）
お客様の声
『 こちらこそ、迅速な対応ありがとうございました。
音響拡散版は、無事完成してその効果も確認しました。
狭い部屋での定在波の軽減が確認でき、聴きやすい音になりました 』（名古屋 ５００〜５０００Ｈｚ用 ご購入 ）
専用の特殊瞬間接着剤で １枚１５分もあれば素早く完成できます
誠文堂新光社発行『 リスニングルーム探訪』 ２０１９年５月 刊
ＭＪ無線と実験編集部 編 から 参考画像
癒しを求めて
お客様ピアノ室にて
お客様アレンジによるオーダーメード例
音響音調ブロックで オリジナルパネル（京都式）の製作 製作用キッド
５０×５０×７０ｍｍを ３×１３６個 408個
５０×５０×１４０ｍｍを３×１３６個 408個
５０×５０×２１０ｍｍを４×１３６個 544個
５０×５０×２８０ｍｍを１×１３６個
他 基盤ベース用６００×６００×１０ｍｍ 同 12枚
お客様アレンジによるオーダーメード例

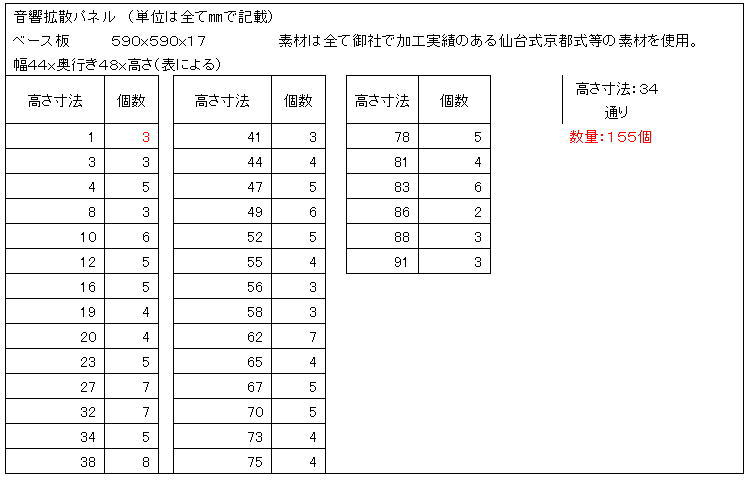

Ｔ様アレンジの音響パネル仕様
音響音調ブロックでつくるパネル 単位 ｍｍ
ベース ５９０ｘ５９０ｘ１７ｍｍ 素材はすべて 弊社実績のある 音響パネル用高密度硬質ポリスチレン樹脂製小粒子タイプにて
幅４４ｘ奥行４８ｘ高さ（表による ） 高さ 寸法 ３４通り 数量１５５個
パネルベースサイズ ５９−ｘ５９−ｘｈ１７ｍｍ １枚あたり
高さ種類 ３４通り使用
数量 計 １５５個
こちらを １２セットとなります
お客様アレンジによるオーダーメード例
お客様アレンジによるオーダーメード例
| たて | よこ | 厚さ | 数量 |
| ６００ | ６００ | １０ | １２枚 |
| ５０ | ５０ | ３５ | ５８０個 |
| ７０ | ５８０個 | ||
| １０５ | ５３５個 | ||
| １４０ | １８５個 |
単位 ｍｍ 某リハーサルスタジオ様製作 設置
お客様アレンジによるオーダーメード例
１Ｋ式横長パネル ７０５ｘ３４５ｍｍ 横長空間をカバーする
お客様ご使用の音響ルームにて
お便り
何よりも窓枠にピッタリサイズであるため、見た目がオブジェ感があり素晴らしいです。音楽の出音変化も反射のピーク感がやわらぐ感じでとても良いです。残り2枚も今後、有効に使用させて頂きます。
この度は良いものを提供いただきましてありがとうございました』 １Ｋ様
自然な音を求めて
特殊音響音調ブロックで作る「音響コーナーパット」
壁設置面一辺４００ｍｍ正三角形高さ８０ｍｍの三角錐 音響用高密度硬質ポリスチレン製
※上から見たら１辺４０ｃｍの正三角形
横から見たら 底辺４０ｃｍ高さ８センチの２等辺三角形 にみえる三角錐
素材 音響パネル用 高密度硬質ポリスチレン材
お客様のお便りから
『 製作いただいた音響用パットですが、設置完了いたしました。
オーディオルームの天井コーナーは音が溜まりやすく、何かしらの対策が必要です。ウレタンなどの吸音材は確かに効果がありますが、気持ちの良い音の響きまで吸収してしまいます。
製作いただいた高密度硬質ポリスチレンの音響パットは、響きを殺さずにコーナーに溜まった音を拡散する作用があります。４箇所に設置したところ、天井が高くなったような空間の拡大を感じられました。また、各楽器の明瞭度が上がり生き生きとした演奏に変貌しました。見た目も美しいカッティングで、違和感なく部屋に溶け込んでいます。
（設置した写真を添付いたします）
フジカットさんにお願いしてよかったです。 ありがとうございました。そして、今後とも宜しくお願いいたします。 』
フジカット
お便り有難うございます こちらの音響パットは１０年以上前から 音響に興味のある研究者様から 日本の特殊住宅事情もあり 根強いご支持を頂いて細々とではございますが製作販売しておりました素材に御座います ピラミッド型の単純な形状に関わらず お客様のご実感の通り 高い効果があると 専門の方から よくコメントを頂いております 今年は 例のテレワークや在宅勤務の影響もあり、自宅の音響への感心が広がり、一定の需要はあったようで御座います 有難うございます
その他お客様ご希望の特注品 いずれも試作品になります
音響パネル
以前 某社から市販
音響実験用 異なる二つの穴
