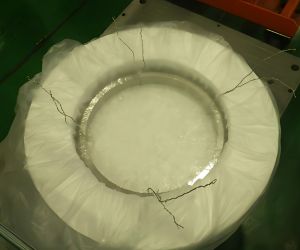

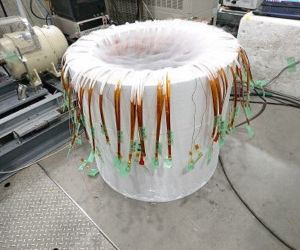

２０１７年２月　実験成功のお知らせ

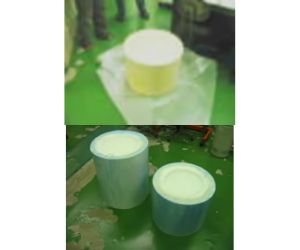

内径５００φｘ深さ５００ｍｍ　外径　７００φｘｈ６２０ｍｍ　　液体窒素用特殊接着剤にて貼合わせ
ステータスコイル通電実験　６時間の使用に耐えました（Ｋ大桂キャンバス　電気関係　研究員様）
実験をしていただいた企業さまへのフジカットからのお礼
　　この度は　ご連絡頂けまして有り難うございます　実験成功おめでとうございます　輝かしい１歩になります　１回目　キャンパスの研究棟へお伺いした時は　、この先 　　どうなるのだろうと不安で一杯になりましたが、様々な技術的アドバイス　特殊接着剤のご提示など　頂きました　これにて　弊社といたしましても　大きな大きな 　　次の１歩を踏み出すことが叶いました　実は接合部分に使用いたします特殊な接着剤の使用方法のコツを含め貴重なアドバイスを頂けました点　今後実に様々な容器の応用が可能になって　まいります　それゆえ　手放して　有難いものだなあ、、と思っております　この度は　有り難うございました

特殊フローリングの研究室実験ブースの床は、ぼろぼろになっていました。でも皆さん 頑張っていました。不思議の工業立国日本の次代を担う　様々な基礎研究が、ここで日々昼夜をおかず行われているのが実感できます 世界をリードするような研究がここで続けられているのですね そして、弊社がその一助を担いながら　窒素桶製作のノウハウを積み上げられたことは大変光栄でした

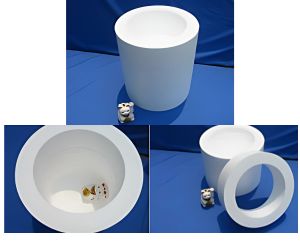

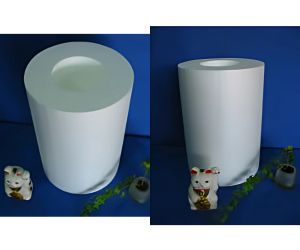

左　制作例　４８４例　液体窒素用容器　標準型

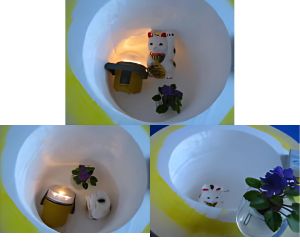

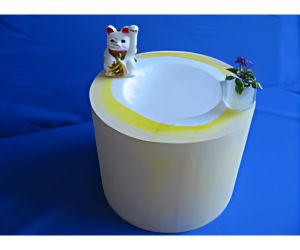

左　制作例　１６２例　液体窒素用容器　ふた無し

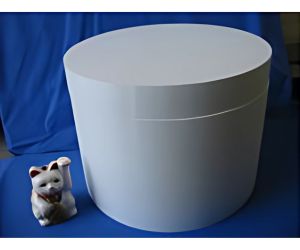

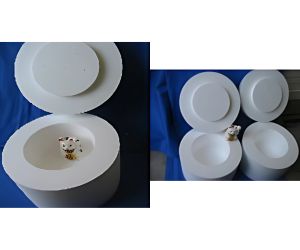

制作例　６１６例　ふた付き

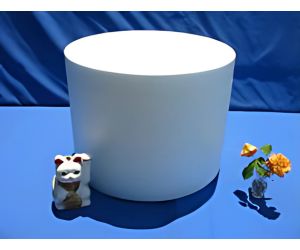

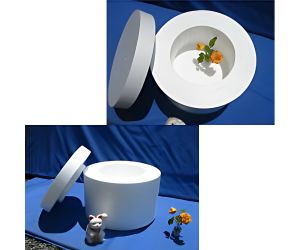

制作例　６０５例　黄色い花は　アンネの花　（ドイツから頂きました）

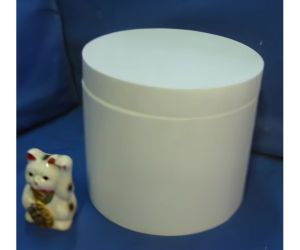

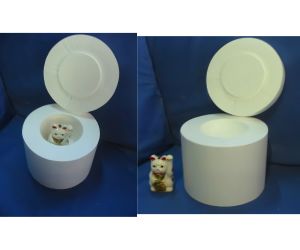

福岡のテレビ番組で液体窒素を使った実験に使いました
サイズ　外３６０φ内２００φ×ｈ２５０ｍｍ
一刀掘り　材質Ｘ使用　２３個　お馴染みの子供向けおもしろ実験に使用します

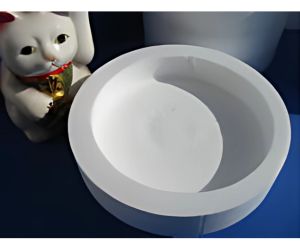

制作例　５４７例　窒素トレイ

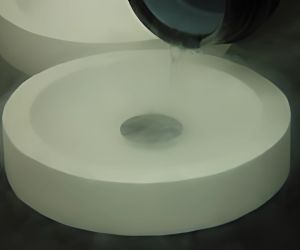

※写真は５４７例の液体窒素用トレーに超伝導物体を入れて浮遊させたところ
（写真は　東京の日本科学未来館様　に頂きました）

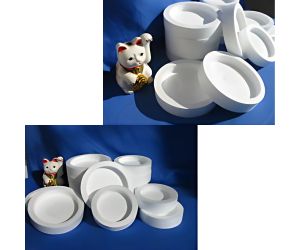

こちらのような形状で素材別　製作別を　６通りを用意しました　

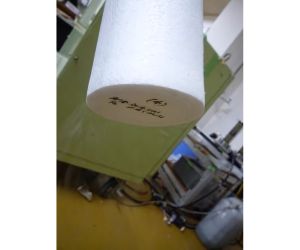

そして某大学で液体窒素を入れて実験して頂いた様子です。外１００φ　ｘ　ｈ６００ｍｍの円筒状の容器が必要なため　今回 底板を　押し込み式にて製作し、テストしてもらいましたが、矢張り、押し込み方式では　無理がある様子でした。→　一刀掘りがベストと思いました
直径　５０φ程度の穴で　ストロークのもっと短い　１００ｍｍ　程度の場合は　成功しています

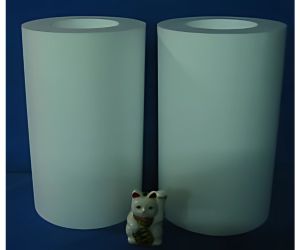

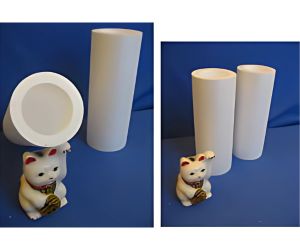

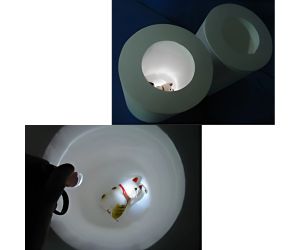

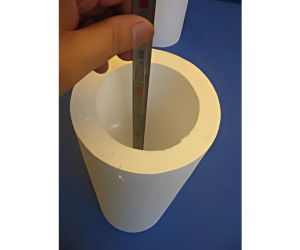

液体窒素容器　一刀彫り

使い捨て一回実験用
こちらは　一刀掘り加工になりますが、１回だけの実験に使用されるから　との条件つきです どうしても　他の器具等のスペースで已む無く使用される場合になります

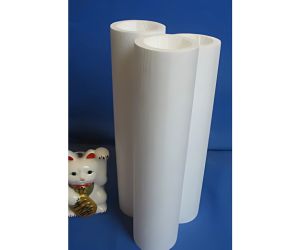

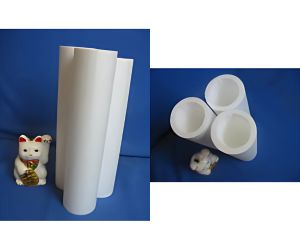

材質ｘでつくるくり抜き液体窒素保冷容器
サイズ外９５φ内７０φ×ｈ４００ｍｍ　底５０ｍｍ　ｄ３５０ｍｍ　底７０φの円柱埋め込み

９０ｍｍ角のプレートに検体生物を入れ、液体窒素で冷却しますが、急激に冷却されないように

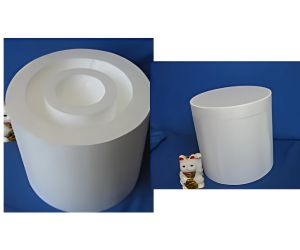

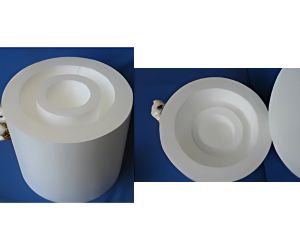

容器を２重構造にした　特注液体窒素　くり抜き容器　　材質　Ｘ　使用
３６０Φ×ｈ３００　１８０Φ×ｈ１８０ｍｍの２重構造式

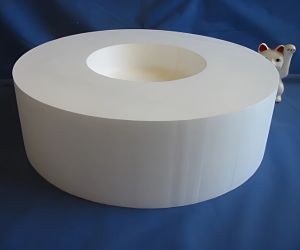

特殊発泡スチロール使用　外５６０φｘｈ１７０ｍｍ　内２６０φｘ７０ｍｍ

これまでの経験から、最初この肉厚では、、、と半信半疑でございました。その２度の実験に「何とか、難なく使用出来ました」のご連絡を頂けました時には、ほっとしました。でも　 何回も使用に耐える　という訳には行かないだろうと考えております。どうぞ、使い捨て程度の感覚でお使い下さいませ。この度は　貴重な実験のお知らせなど頂けまして有難う御座いました。

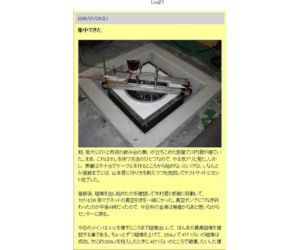

こちらは　東京の某大学物性研の使用例　　弊社おもしろリンク参照ください　こちらのＫ先生や当時助手だったｎさんには大変お世話になりました Ｋ先生にアドバイス頂いたお言葉は今も耳に残っています　やはりもっと勉強しないといけないいけないと　今も思っています

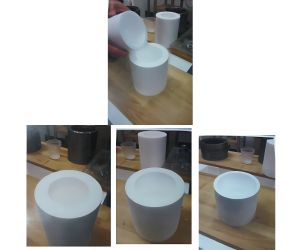

左　※今回　極低温に耐える接着材の威力を検証させていただく　ご依頼を致しましたところ　ご多忙にも関わらず　大変ご親切に実験をしていただけました

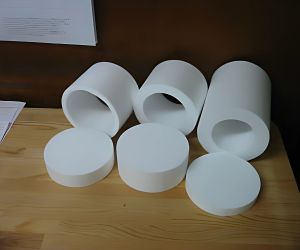

肉厚と底厚の異なる円筒を用意しました　こちらに　例の接着材で底面を接合して　液体窒素を入れ 液が洩れないかどうかの実験になります
右　固唾を飲む瞬間です
そして　どれも　大成功です
サイズは　一番右側容器　は　外120φｘｈ１１５ｍｍ　内寸９８φｘｈ８５ｍｍ　特殊接着剤にて底板　を接着
一番左側容器は　外　１２０φｘｈ１７０ｍｍ　内寸　７０φｘｈ１５０ｍｍ　　同
※　先端強磁場研究センター　の　Ｈ様に　ご協力頂きました　有難う御座いました

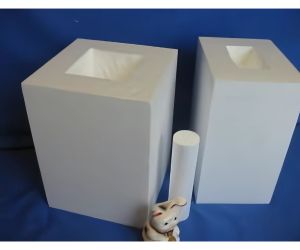

制作例　７９９例　四角い液体窒素用容器

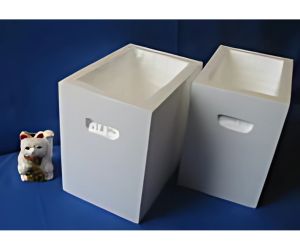

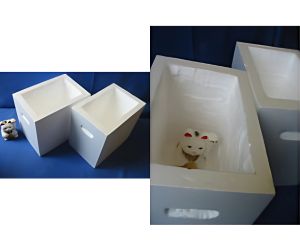

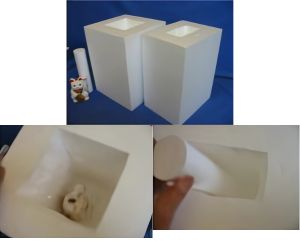

制作例　７９０例　四角い液体窒素容器　持ち手あり

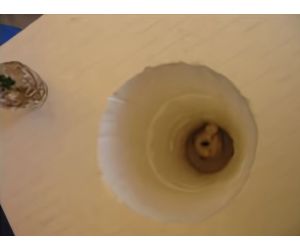

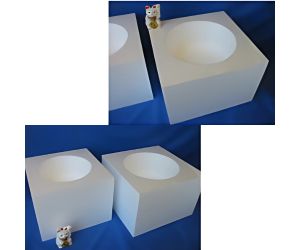

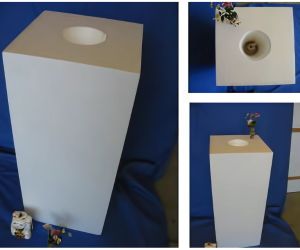

四角い液体窒素用容器を円形にくり抜いたものです

四角い液体窒素用容器を円形にくり抜いたもの

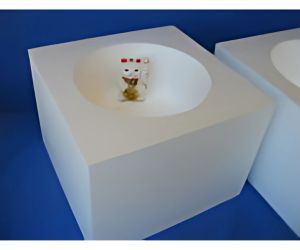

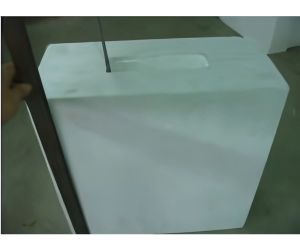

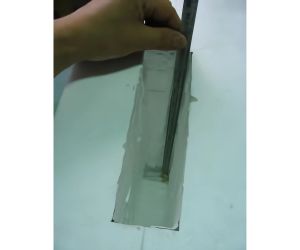

制作例　５８５例　四角い液体窒素用容器を細くくり抜いたもの

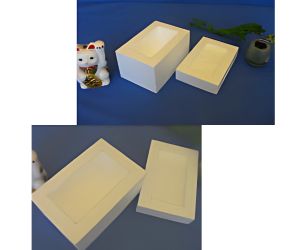

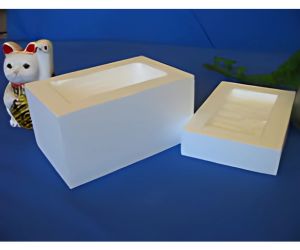

制作例　４６４例　四角い液体窒素用容器　トレイ型

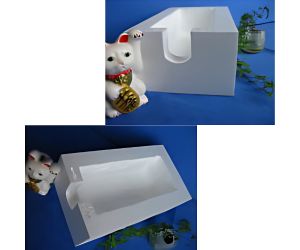

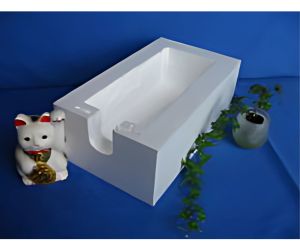

制作例　３８１例　溝にシャフトがきます　液体窒素で冷やして回転させる実験例　

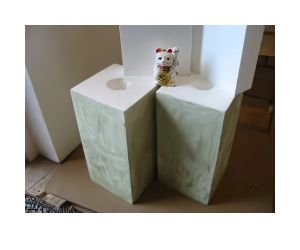

制作例　４５例　液体窒素で　さばの冷凍実験で使用したもの

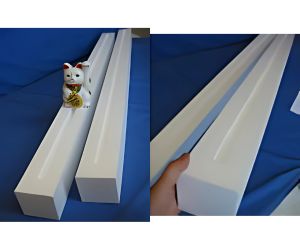

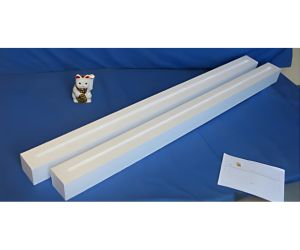

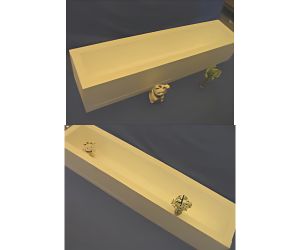

窒素水路１００mm×１００mm×Ｌ１７００ｍｍ　５０ｍｍ×２０ｍｍ　溝付き液体窒素素材Ｘ使用
こちらは液体窒素を流す水路実験用

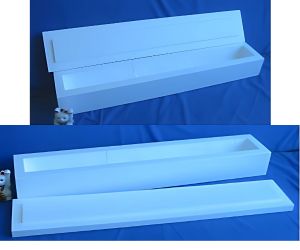

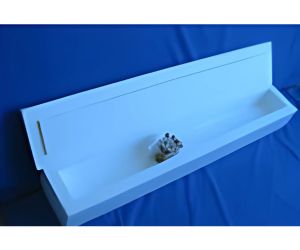

さらに大き目横長の液体窒素箱　　建築関係の実験用

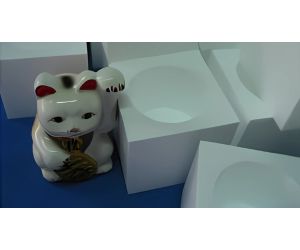

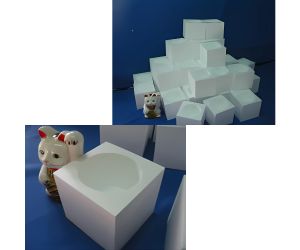

液体窒素保冷ビーカー 班ごとに液体窒素を使った実験をします
それぞれの班で物体の変化を比較します
サイズ　１３０ｍｍｘ１３０ｍｍｘｈ１２０ｍｍ　穴１００φ１００個
液体窒素をこちらのビーカー小分けして　実験に使います

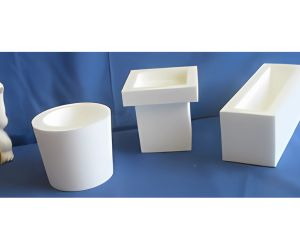

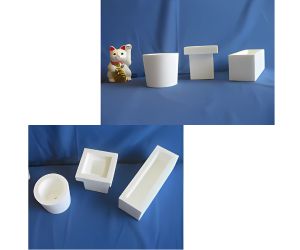

実験用器具等の形状のためそれに合った製作例になります

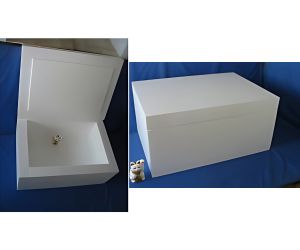

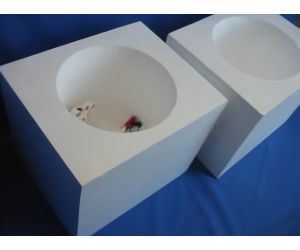

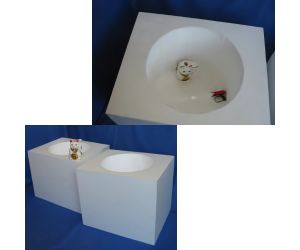

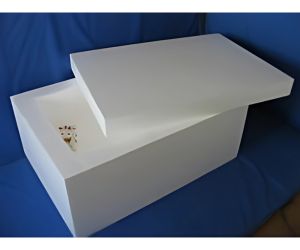

初期一刀掘り大型容器製作例になります

フィッシャーボックスでは　液体窒素は耐えられないです
「バリバリ」と破損音をだしてひとたまりもなく割れてしまいます。そこで、材質Xの一刀掘り発泡スチロール容器の登場です また、暖かいご提案を頂き有難う御座います。それでは　どうぞ頑張ってくださいませ

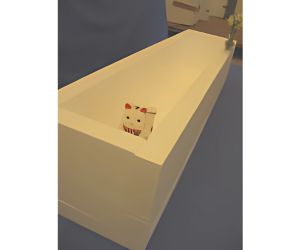

ステンレス製容器の液体窒素節約用保温材として
前橋技術科学 、液体窒素のステンレス容器の内寸は１４００ｍｍ×３１５ｍｍ×２６５ｍｍです
角度９０度です　窒素実験の節約や断熱性をもたせる為に内側に５０ｍｍ厚でカバー
