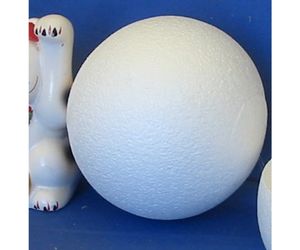

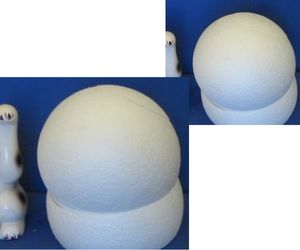

１６５φ球　球体・巨大な加工球の製作例といくつかの使用例

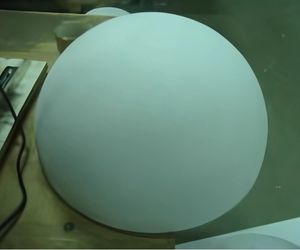

４００ｍｍΦ球

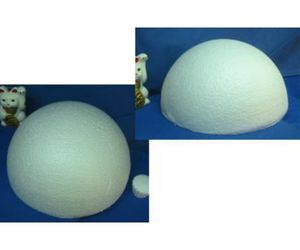

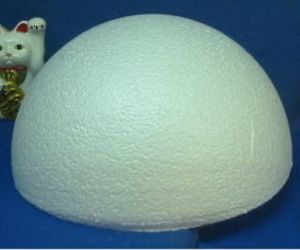

４００ｍｍφ半球　【ラフ加工】
ラフ加工とは表面をやすりで削って滑らかにしない切ったそのままのものです。

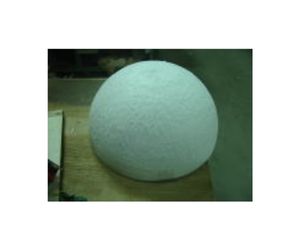

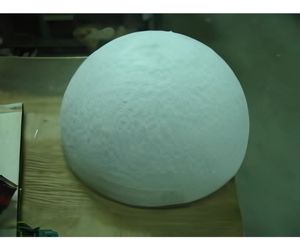

４８０ｍｍΦ半球

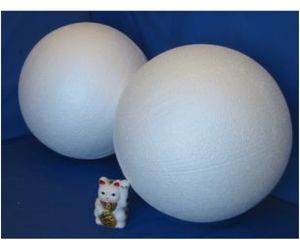

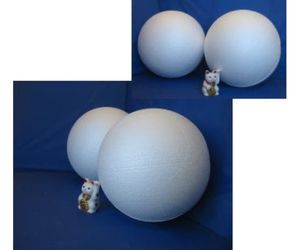

４００φ球と５００φ球　【ラフ加工】

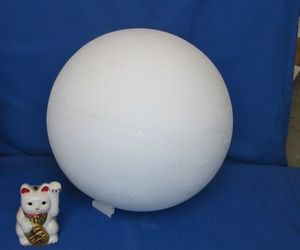

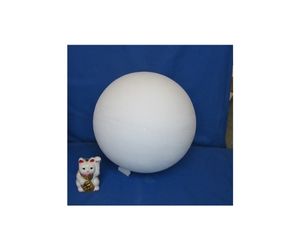

５００ｍｍΦ球

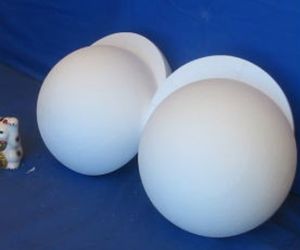

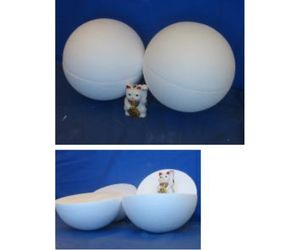

５００φ半球【ラフ加工】

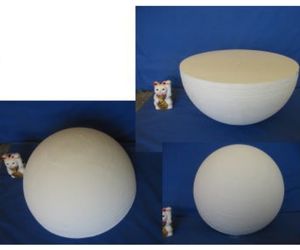

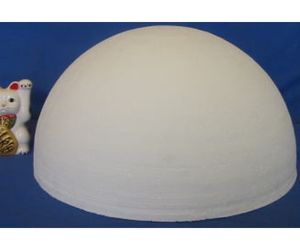

５５０φ半球【ラフ加工】

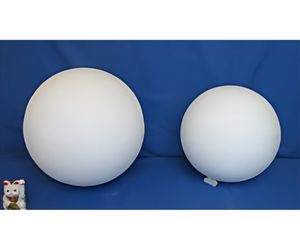

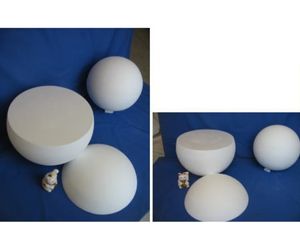

６００φと５００φ　球　【ラフ加工】

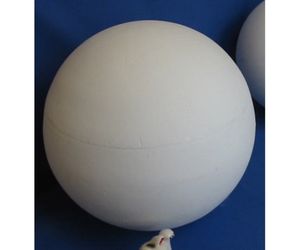

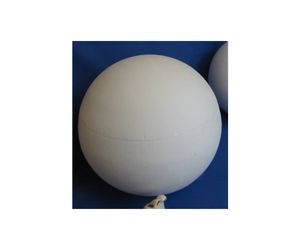

６００ｍｍΦ球　仕上げ磨き

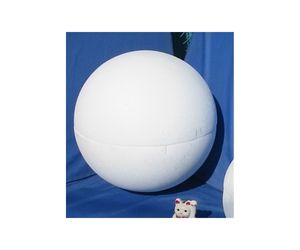

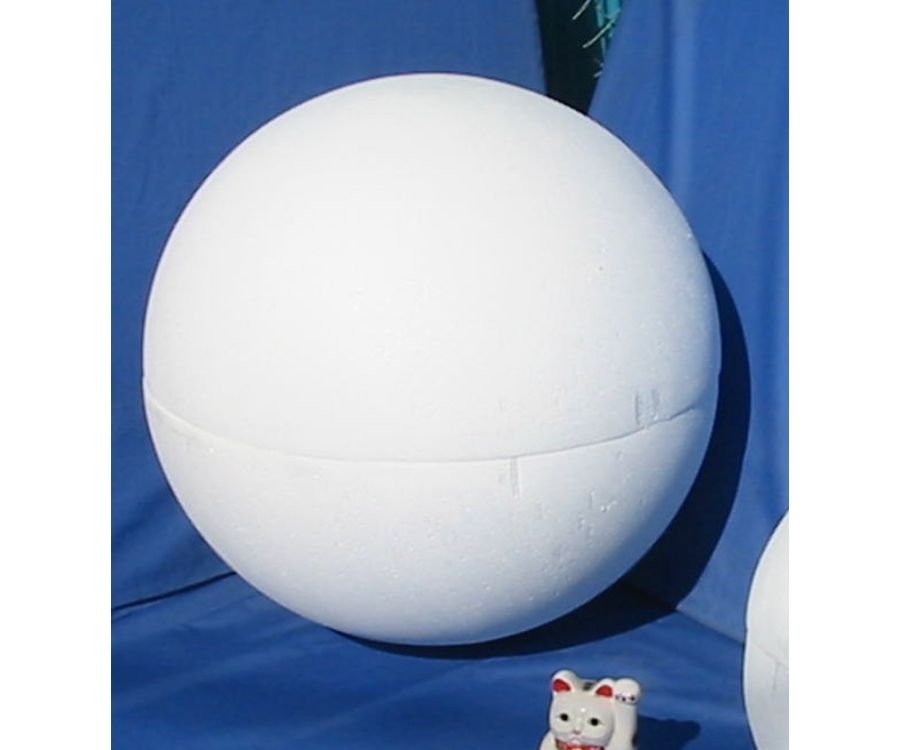

７００ｍｍΦ球　仕上げ磨き

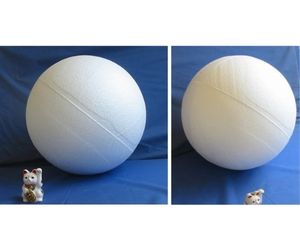

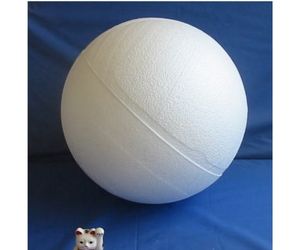

７５０φ球　ラフ加工

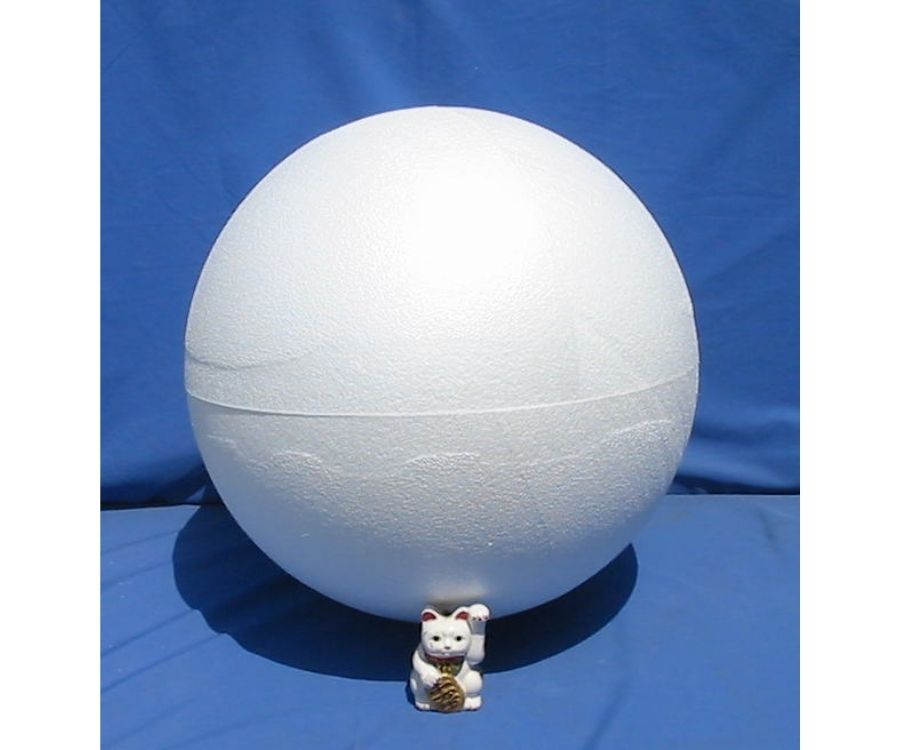

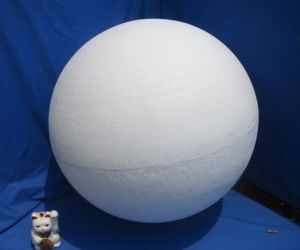

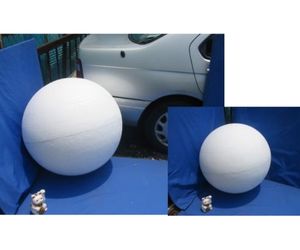

８００ｍｍΦ球　仕上げ磨き

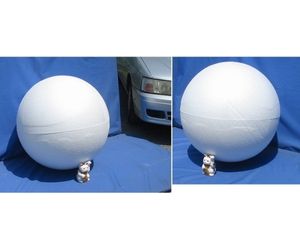

８００φ球　ラフ加工

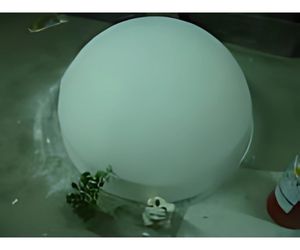

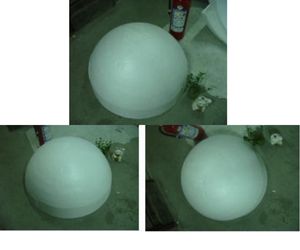

８６０ｍｍΦ半球　製作途中

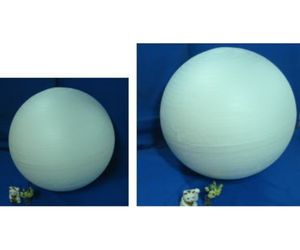

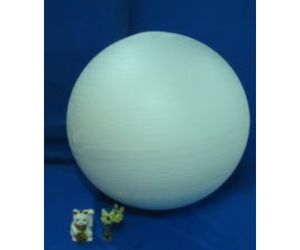

９００ｍｍΦ球 仕上げ磨き

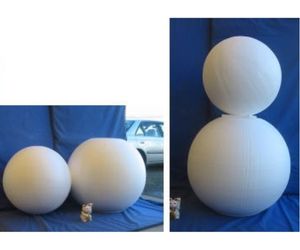

９００ｍｍφと７００ｍｍφ　ラフ加工
雪だるま用に一部カット

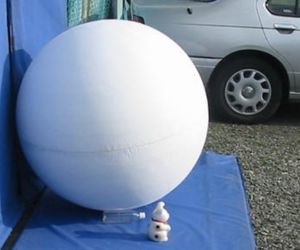

１０００ｍｍΦ球　仕上げ磨き

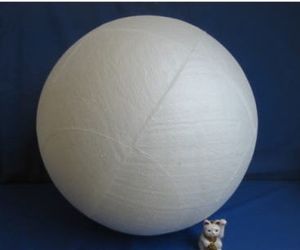

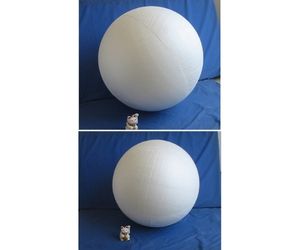

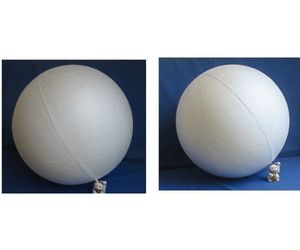

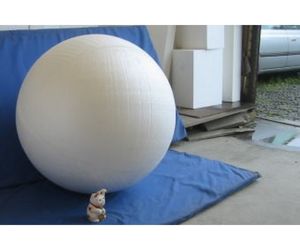

１０００φ球　【ラフ加工】最新作

１０００φ球　【ラフ加工】
１ｍ球　手作りラフ加工
※最近はほとんど　ラフ加工になっております
２０１６０５１２作

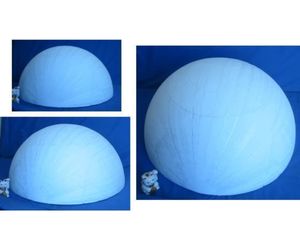

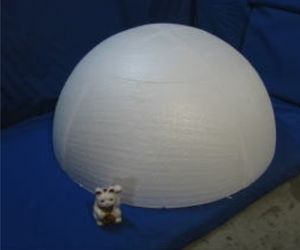

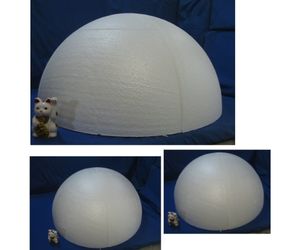

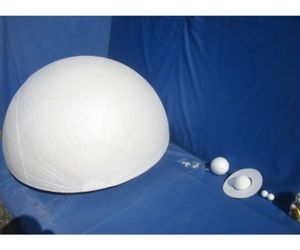

１０７０φ球　手作りラフ加工
※太陽系セットのオプションから

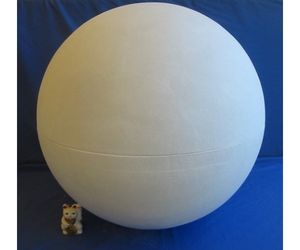

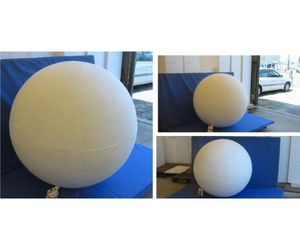

１０８０φ球　表面パテ磨き
２０１８年　三鷹天文ファンの太陽系ウォークに　太陽用芯材として使用頂きました

１０７０φ球　手作りラフ加工
※太陽系セットのオプションから

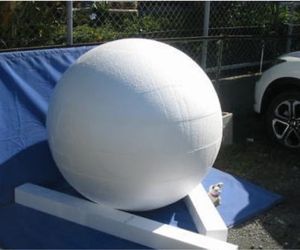

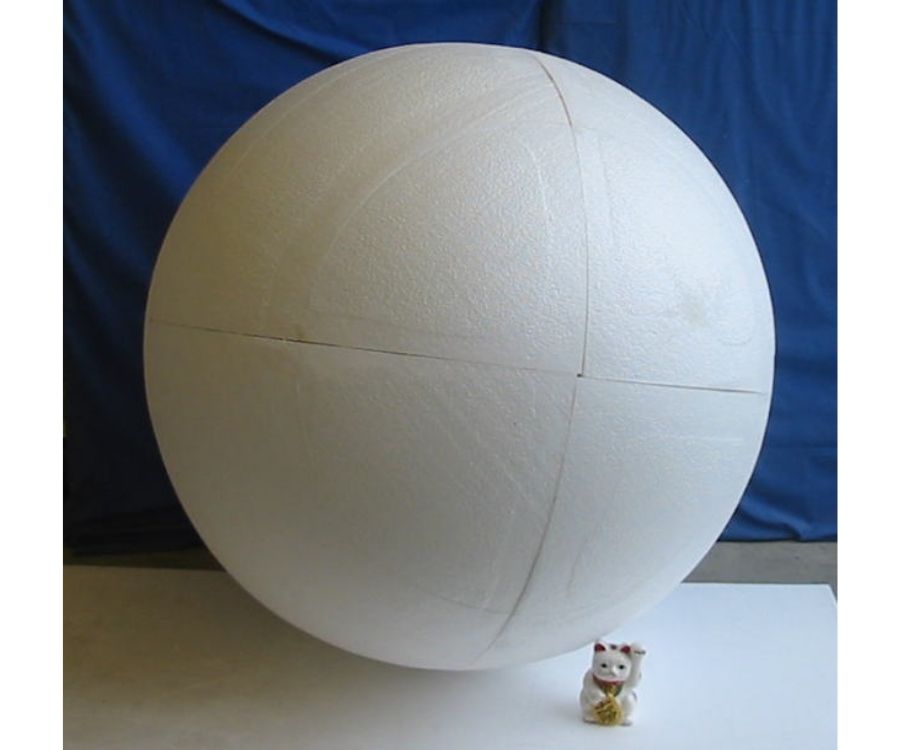

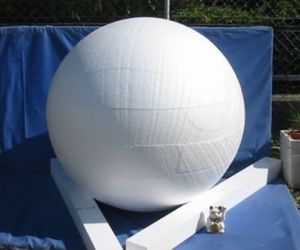

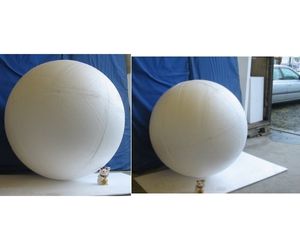

１２００φ球　手作りラフ加工

１２００φ球　手作りラフ加工

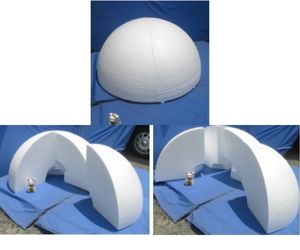

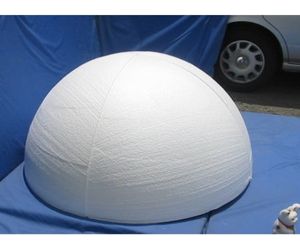

１３００φ球　手作りラフ加工

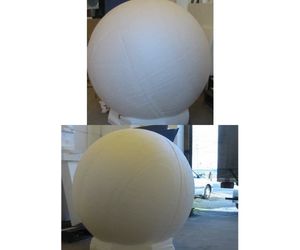

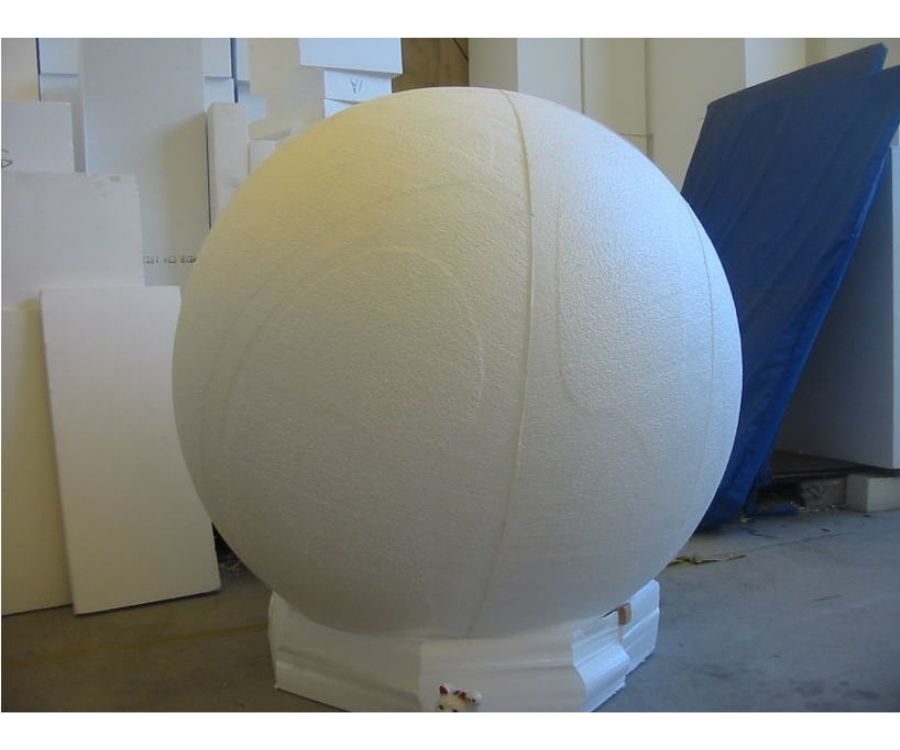

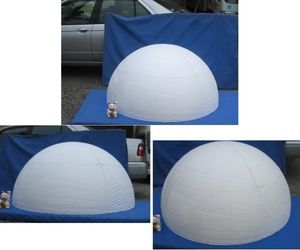

１４００φ球　手作りラフ加工

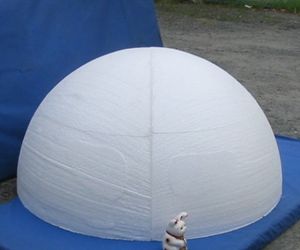

１４００φ球　手作りラフ加工

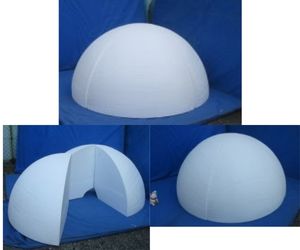

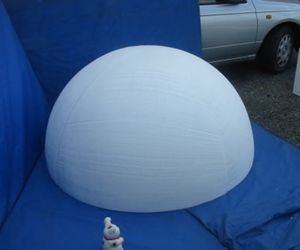

１５００φ球の１／８球ブロックを４つで１５００φ半球　手作りラフ加工

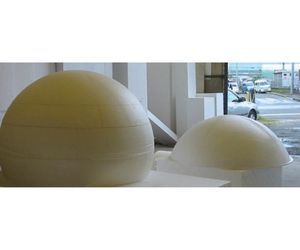

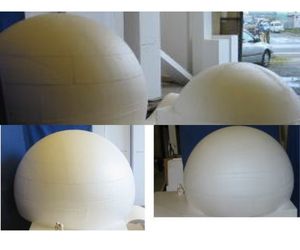

１５００φ球　手作りラフ加工
お客様希望により『１／８球ブロッくん１５００φ』　を８個集め、更に　水平方向３分割仕様

※８個で１６００φの球になります

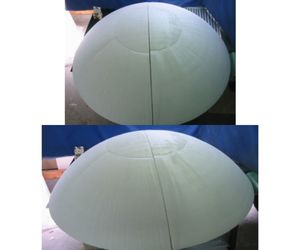

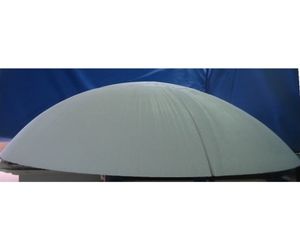

２０００φ球の上４００ｍｍ分

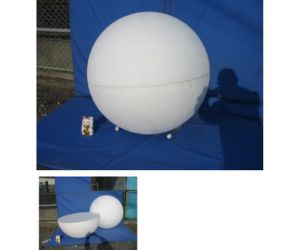

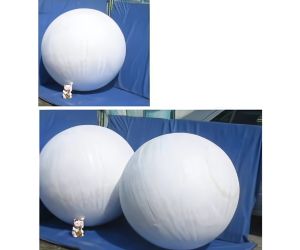

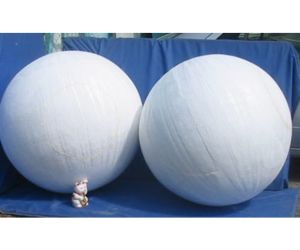

最近の１ｍ球製作例　荒削りになります
メルカトールの「愛‘地球」儀　つくり

さらに精度が上がってきましたね
どうですかね　　だいぶ地球になってきましたね
もし地球が直径１ｍだとしたら、空気の層は数ミリだそうですね。海の面積はたたみ２枚ほど　らしいですね

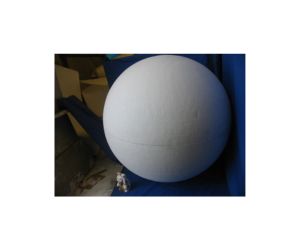

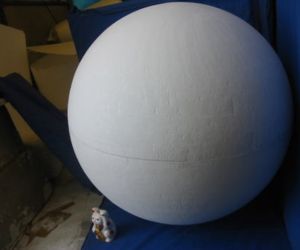

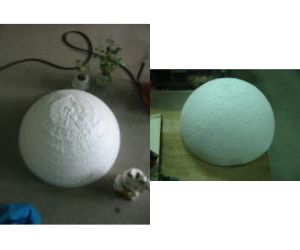

右　1ｍ球　仕上げ磨き

１ｍ球　だいぶ精度も上がってきましたね

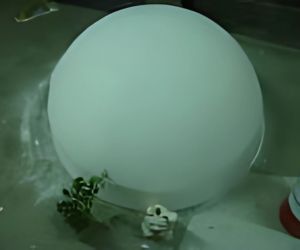

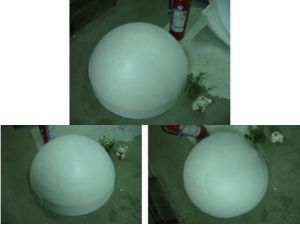

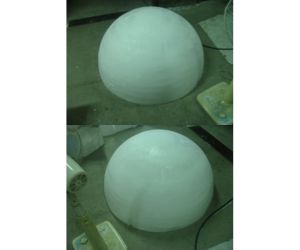

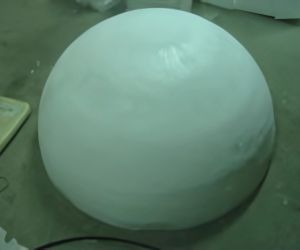

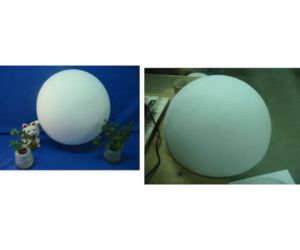

直径１０００ｍｍ半球
簡単な手作り加工機で　直径１０００ｍｍの半球が出来ました
出来上がって、気持ちがいいものです。拡大しました

左から４００ｍｍπ半球　自前の機械で製作　同２番目　４８０ｍｍπ　同
これらを荒削りすると御覧のようになります。

漸く、自作球面体加工機がほぼ、出来ました。
さあ、これで大きな地球を作って、地球環境の大切さのPRに役立てよう
８６０ｍｍπ半球　試作
これらを磨くと簡単な自作機を使って１２００ｍｍπまでが設計上製作可能になりました。
これまでの方法では金型を当てて手でカットしていきますが、これですと無機質な曲線ができます。

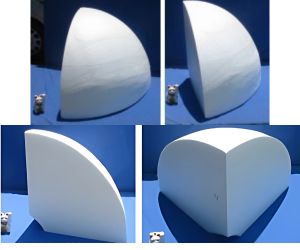

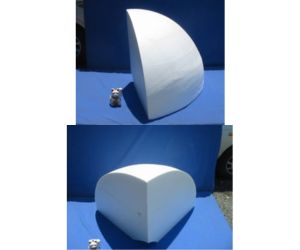

『１／８球ブロッくん』出来上がる！

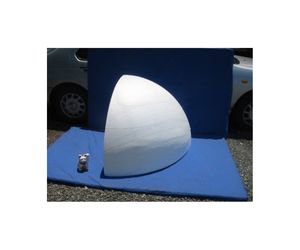

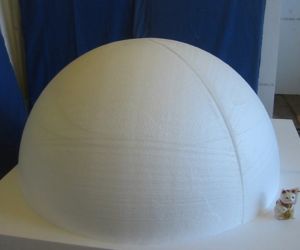

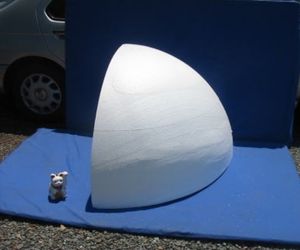

『１／８球ブロッくん　１６００ｍｍ』半径８００ｍｍ　直径にすると１６００φの球の　１／８　になります

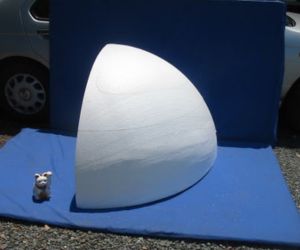

１／８球ブロック　１６００φ

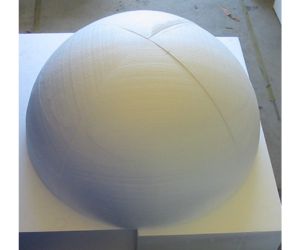

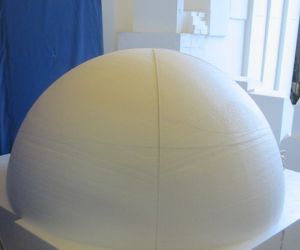

１／８球

１／８球貼り合わせ後

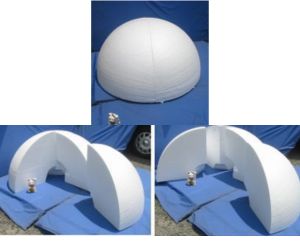

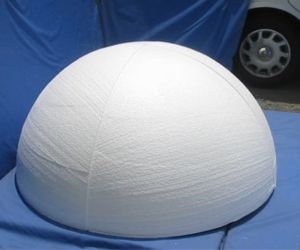

１／８球ブロッくん　　１３００φ

自家製加工機を使って加工しました。精度もここまで来ました

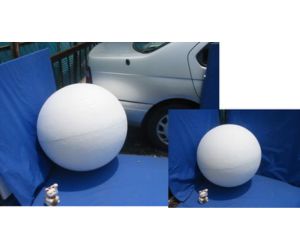

８００φ球の場合
８００φ表面ラフ加工例
８００φ表面ラフ加工例　　※表面は曲面用サンドペーパー１２０番　１８０番程度で磨いてお使いください

仕上げ磨きあり
※最近は仕上げ磨きはあまりしておりません　１０００φのラフ加工程度となります

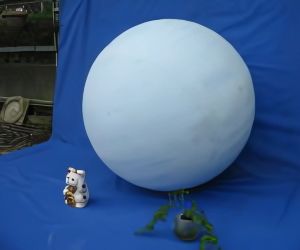

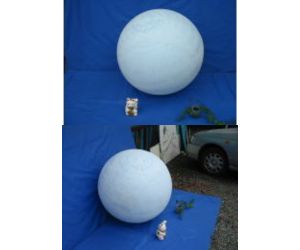

８００φ球【ラフ加工】　ラフ加工例になります

内寸７００φくりぬき別途加工
ロボット型　内寸　６００φくり抜き

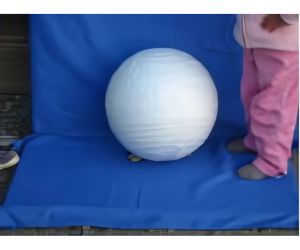

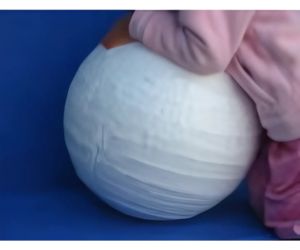

※写真は荒削りから磨き仕上げ作業の製作途中になります。近所の子供さんがちょっと手伝ってくれました

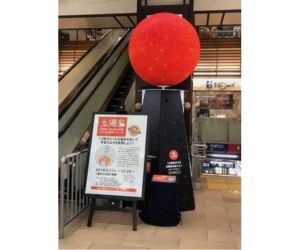

左　三鷹駅構内に設置された１３億分の１の太陽
右　劇団　あとの祭り　様使用　楽園のジェイルブレイカー

１２００球を使ったお客様製作例

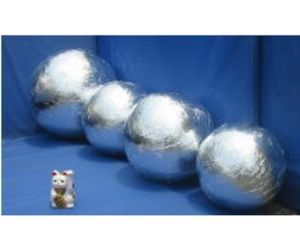

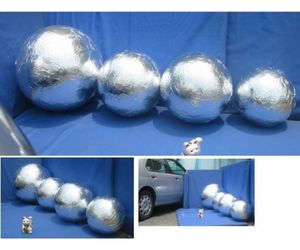

実例集１４０３例から　手加工　６３６φ球　１点、
３８７φ球２点、４５５φ球４点　それぞれ特殊金属箔手巻き例

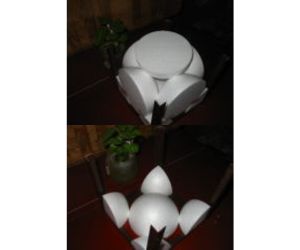

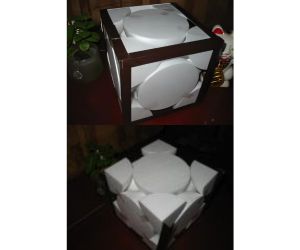

分子模型の製作

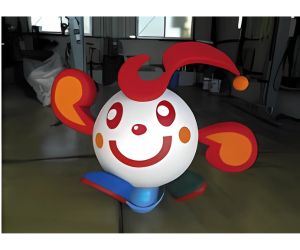

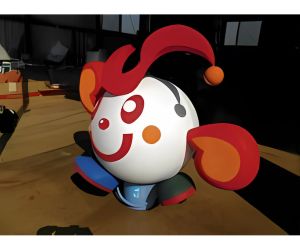

※遠賀町商工会のかかしコンテストに展示します町のマスコットキャラクター
６００φ球使用例　桑野自動車様製作

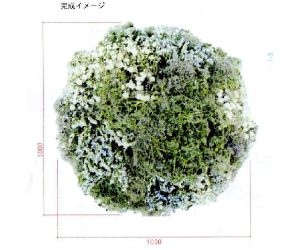

左　大きなトピアリーを天井から吊るします

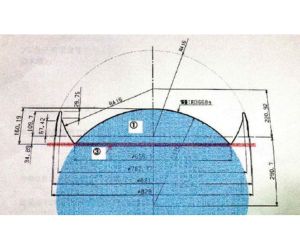

右　薄物切削加工品の保護材料として使います

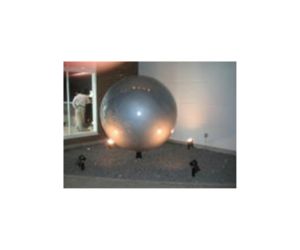

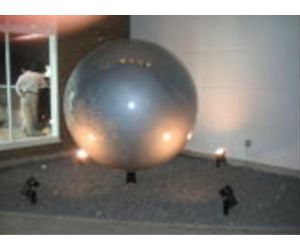

本格的な立体地球儀　完成品　　※１５００φ　大陸立体地図

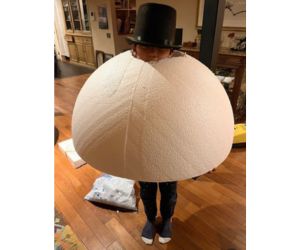

発表会で、お子様の着ぐるみにお使いされました
８００φ球に内寸６００φくり抜きの使用例

「これが私たちの地球です」

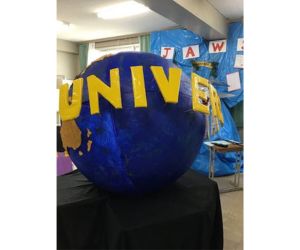

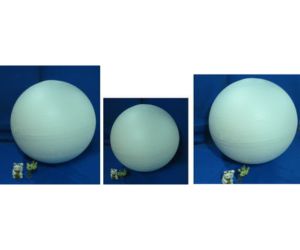

学校の文化祭で、直径９０センチの大きな地球を作りました。
○木県　　南中学校　○○　様
先月の台風１８号による集中豪雨で家屋　自家用車など　が被災された方も多く　まだまだ　生活が以前のように元に 戻らない中、　先生　と生徒様が一丸となって取り組んでおられました　　この度は　写真をお送り戴けまして有難う御座います

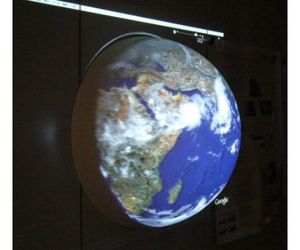

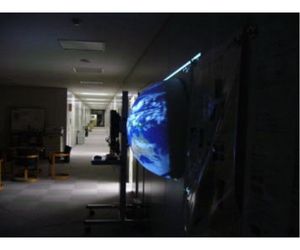

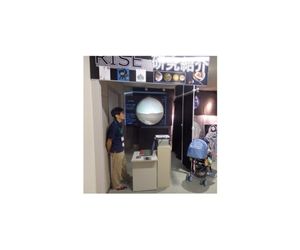

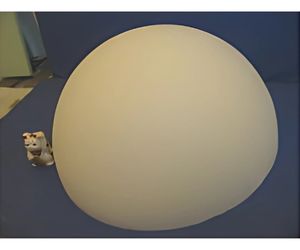

製作実例「グーグルの地球画像を立体的に投影するシステムを作る」
真っ黒な宇宙空間に浮かんでいる地球　そのままですよね
ど迫力ですね。宇宙飛行士の星出さんも、宇宙ステーションの『きぼう』でこんな地球を見ていたのでしょうか

情報通信研究機構様今回の投影システム製作プロジェクトチームの研究員様からお便りを頂けました
「、、、、地球をドームに投影してみましたので、その時の写真を添付いたします。写真では動きがないのでわかりづらいですが、 実際は動画で雲画像が動きつつ、地球も自転し、マウスで地球を掴んでぐりぐりと動かしたりできるのでなかなか迫力があります。、、、、、 今回いろいろと手間を掛けていただいてありがとうございました。おかげで素晴らしい展示ができそうです。また機会があればどうぞよろしくお願いいたします。

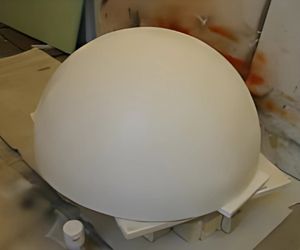

既成の半球の中で最大のものは外径９００φの半球ドームになります 成型品ですので　表面には　発泡スチロールの原料投入口や蒸気や水　 エヤーなどを通すスリットなどの凹凸があります。原料口などの大きな窪みは発泡スチロールを切って貼ってなどで埋め、 細かい凹凸は、レンズを磨くように目の細かいサンドペーパーなどで　丹念に磨いていきます
ひと通り、磨き終わりましたら、ほこりをはらってから、アクリル系水性塗料を塗ります 白の艶なしを　塗っては乾燥させるを４度ほど繰り返します

１０７０φ半球にて
