音響パネル

音響パネル　制作例
お客様アレンジによる
オーダーメード例
音響パネル　使用例

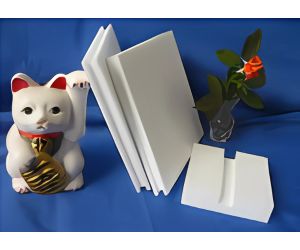

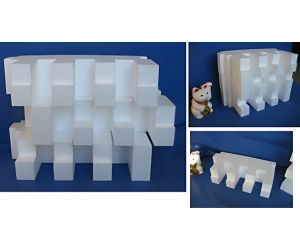

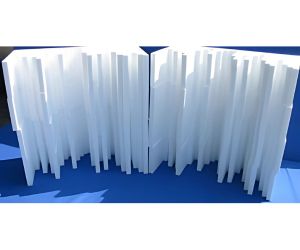

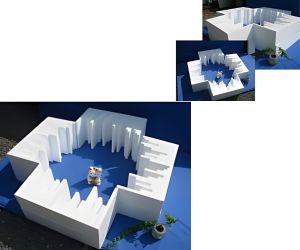

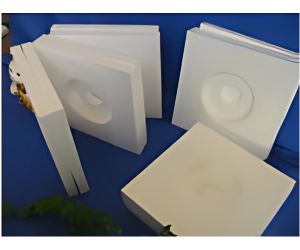

特注製作品

■音響音調ブロックでつくる音響パネルセット（写真は２セット）

音響音調ブロック一式
発泡スチロールブロックのセットにしました。
発泡スチロール用のアロンアルファで接着してください。

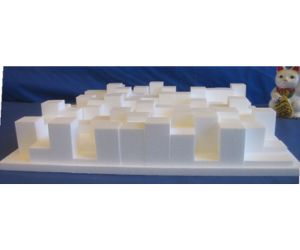

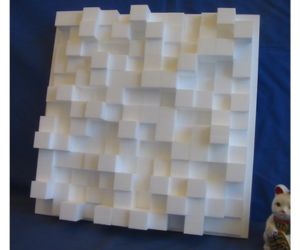

■音響音調ブロックでつくる音響パネルセット２

右写真のように発泡スチロールブロックが入っていますので
ご一緒に梱包している組み立て方の手引書に従って作成していただければと思います。
２１００～５０００ｈｚ
２３００～５０００ｈｚ
５００～５０００ｈｚ等様々な種類をご用意しております。
※他例癒しのガンマ波４０Ｈｚ周辺はそのままにした　１０８～５２００ｈｚ（仙台式　神戸式　など、、、）

■音響パネル（神戸式）写真は１２セット分

音響拡散用ブロック　高密度硬質ポリスチレン樹脂製　小粒子タイプ
５８０ｍｍ×５８０ｍｍ×２０ｍｍベースと中には
４５ｍｍ×４２ｍｍ×１ｍｍ、２ｍｍ、３ｍｍ、４ｍｍ、５ｍｍ、６ｍｍ、７ｍｍ、８ｍｍ、９ｍｍ、１０ｍｍ
１１ｍｍ、、、、、１５０ｍｍ、１５１ｍｍ、１５２ｍｍ、１５３ｍｍ、１５４ｍｍ、１５５ｍｍ、１５６ｍｍ
の計１５６種の直方体が　１２枚づつ　小袋に入って梱包してあります。

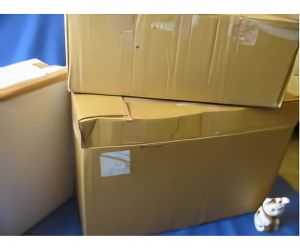

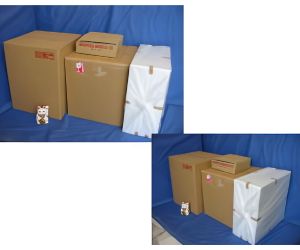

■音響パネル（神戸式）製作用部材の１２セットの発送荷姿

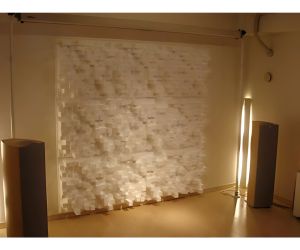

製作実例集５６５番　音響パネル製作キッド　のお客様からご連絡と画像を頂きました
素晴らしいオーディオ・ビジュアルルーム　です
「音響パネル完成しました
こんなに素敵な作品ができたのもフジカットさんのおかげです。
本当にありがとうございました」
何とも素晴らしい限りです。発泡スチロールのカット素材を購入頂いてから
全てをご自分で貼りあわせ製作なさりました。
ここまで大型のものになりますと、音響パネルの機能性以外に
、正しく、現代アートのオブジェと言った風格もございますね。

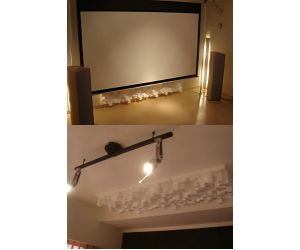

上記右はスクリーンを下ろしたところと天井に取り付けたところです。

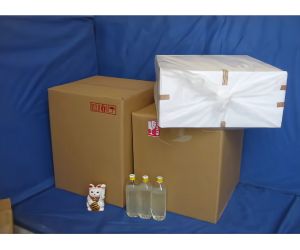

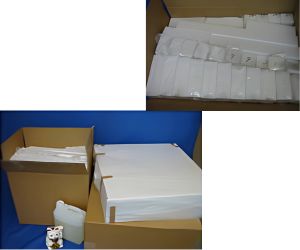

■音響パネル（神戸式）製作用部材の１２セットの発送荷姿２

こちらは　製作用のりをボトルにお入れしてお送りしたものです
※１２セット分
※現在こちらの糊は販売していません

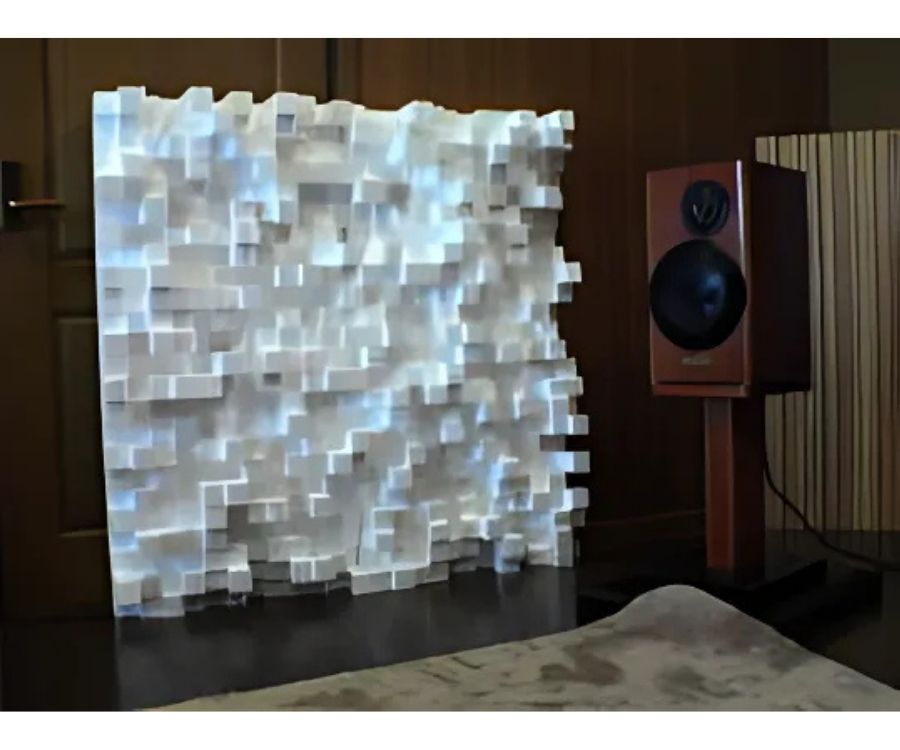

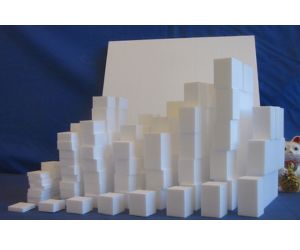

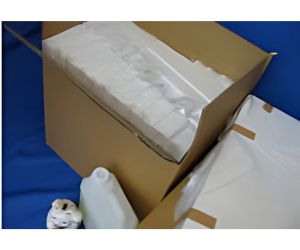

■音響パネル（仙台式）工作セット

音響パネル（仙台式）工作セット　６セットの場合 ※音響拡散ブロック　高密度硬質ポリスチレン樹脂製　小粒子タイプ　使用５８０ｍｍ×５８０ｍｍ×２０ｍｍベースと
４５ｍｍ×４２ｍｍ×１ｍｍ、２ｍｍ、３ｍｍ、４ｍｍ、５ｍｍ、６ｍｍ　、、、、、、
１５４ｍｍ、１５５ｍｍ、１５６ｍｍ　まで　各サイズ　が
１５６種類　６枚づつ　入っています

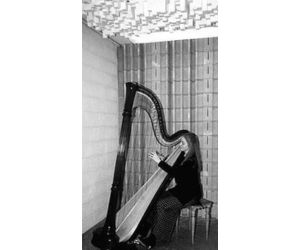

■音響パネル（仙台式）工作セット２

お客様のコメント

貴社のHPを拝見させていただきました。むしろ用途不明の奇っ怪な形のものほど楽しいですね。、、、、、
パネルの用途のことですが、実は防音にはあまり役に立ちません。私の部屋のように、防音のため硬い壁で作られた部屋では
左右のスピーカーからの音がもろに何度も反射し、所々で干渉して音が濁ったり、ちょっと頭を動かしただけで中央から聞こえるべき歌手の声が左右に動いたりそういった弊害が出ます。
かと言って、無響室のような環境では響きの美しさが失われ、無味乾燥の面白味のない音になってしまいます。
そこで、壁や天井からの反射のタイミングを細かくずらして、美しい響きを維持しつつ音の干渉を避ける方法が取られます。
あのパネルはそのためのものでした。
たった４枚ですが、先週実家に持ち帰り実際聴いてみると、思った以上に響きが美しくなり、ステージが前後左右に広がります。
スピーカーの値段が少なくとも５倍には跳ね上がったような音がしました。腰の痛みに耐えて作るモーチベーションとしては十分です。ありがとうございました。
もし板張りで音が反射しやすく家具の少ない部屋があり、ミニコンポなどをお持ちでしたら、左右の壁か、スピーカーとリスナーの間の床にパネルを置いて聴き比べてみてください。音の変化に驚かれるかも知れません。
それではまたお願いするかもしれませんが、宜しくお願い致します。ありがとうございました。
担当者のコメント

貴重なご意見有難うございました。大変参考になりました。毎日発泡スチロールの加工をしながら、
一体これが何に使われるのかさっぱり解らないものが幾多とございます。
こうしてユーザー様のお使いのご様子を聞かせて頂けますと、助かりました。今後ともどうぞよろしくお願いいたします

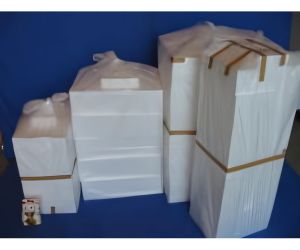

■お客様アレンジによるオーダーメード例

音響音調ブロックで　オリジナルパネル（京都式）の製作　　製作用キッド
５０×５０×７０ｍｍを　３×１３６個　408個
５０×５０×１４０ｍｍを３×１３６個　408個
５０×５０×２１０ｍｍを４×１３６個　544個
５０×５０×２８０ｍｍを１×１３６個
他　基盤ベース用６００×６００×１０ｍｍ　同12枚
　

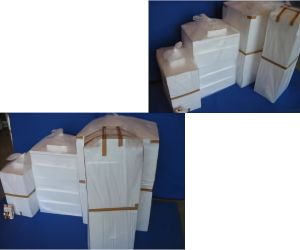

■お客様アレンジによるオーダーメード例２

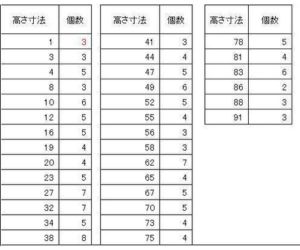

Ｔ様アレンジの音響パネル仕様
音響音調ブロックでつくるパネル　単位　ｍｍ
ベース　５９０ｍｍｘ５９０ｍｍｘ１７ｍｍ
素材はすべて　弊社実績のある
音響パネル用高密度硬質ポリスチレン樹脂製小粒子タイプにて
幅４４ｍｍｘ奥行４８ｍｍｘ高さ（表による）
高さ　寸法　３４通り　数量１５５個

パネルベースサイズ　５９－ｘ５９－ｘｈ１７ｍｍ　１枚あたり
高さ種類　　３４通り使用
数量　計　１５５個
こちらを　１２セットとなります

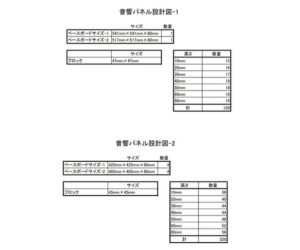

■お客様アレンジによるオーダーメード例３

お客様アレンジによるオーダーメード例

■お客様アレンジによるオーダーメード例４

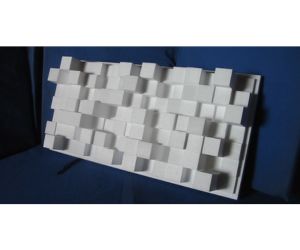

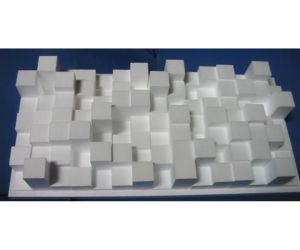

１Ｋ式横長パネル　７０５ｘ３４５ｍｍ　　横長空間をカバーする
　

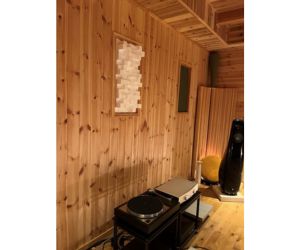

■お客様の使用例

お客様ご使用の音響ルームにて
お便り
『お世話になっております。先週末に3枚中1枚を中央の窓枠に嵌めてみました。
おかげ様で正確な寸法でしっかりと造って頂いたのでとても綺麗にセット出来ました。
画像を添付させて頂きます。何よりも窓枠にピッタリサイズであるため、
見た目がオブジェ感があり素晴らしいです。音楽の出音変化も反射のピーク感が
やわらぐ感じでとても良いです。残り2枚も今後、有効に使用させて頂きます。
この度は良いものを提供いただきましてありがとうございました』　１Ｋ様
　

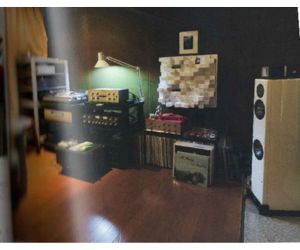

■お客様の使用例２

誠文堂新光社発行『リスニングルーム探訪』　２０１９年５月　刊
ＭＪ無線と実験編集部　編　から　　参考画像
　

■お客様の使用例３

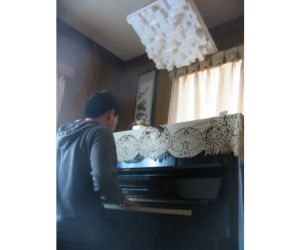

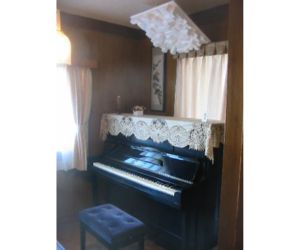

癒しを求めて
お客様ピアノ室にて
　

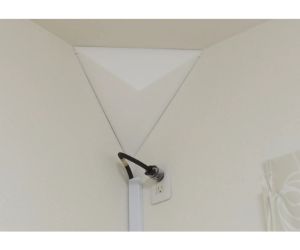

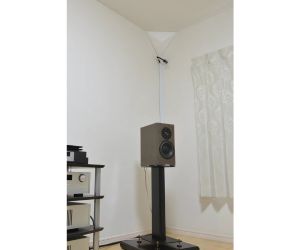

■音響コーナーパット

自然な音を求めて特殊音響音調ブロックで作る「音響コーナーパット」
壁設置面一辺４００ｍｍ正三角形高さ８０ｍｍの三角錐　音響用高密度硬質ポリスチレン製
※上から見たら１辺４０ｃｍの正三角形
横から見たら　底辺４０ｃｍ高さ８センチの２等辺三角形　にみえる三角錐
素材　音響パネル用　高密度硬質ポリスチレン材

お客様のお便りから
『製作いただいた音響用パットですが、設置完了いたしました。
オーディオルームの天井コーナーは音が溜まりやすく、
何かしらの対策が必要です。ウレタンなどの吸音材は確かに効果がありますが、
気持ちの良い音の響きまで吸収してしまいます。
製作いただいた高密度硬質ポリスチレンの音響パットは、
響きを殺さずにコーナーに溜まった音を拡散する作用があります。４箇所に設置したところ、
天井が高くなったような空間の拡大を感じられました。また、各楽器の明瞭度が上がり生き生きとした演奏に変貌しました。
見た目も美しいカッティングで、違和感なく部屋に溶け込んでいます。（設置した写真を添付いたします）
フジカットさんにお願いしてよかったです。ありがとうございました。そして、今後とも宜しくお願いいたします。』

担当者のコメント
お便り有難うございます　こちらの音響パットは１０年以上前から　音響に興味のある研究者様から
日本の特殊住宅事情もあり　根強いご支持を頂いて細々とではございますが
製作販売しておりました素材に御座います
ピラミッド型の単純な形状に関わらず　お客様のご実感の通り　高い効果があると　専門の方から　よくコメントを頂いております
今年は　例のテレワークや在宅勤務の影響もあり、自宅の音響への感心が広がり、一定の需要はあったようで御座います　　有難うございます
