力の伝達機構　歯車工作　見本

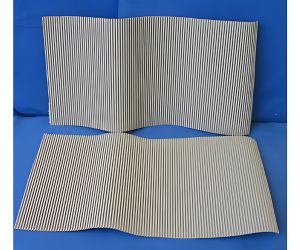

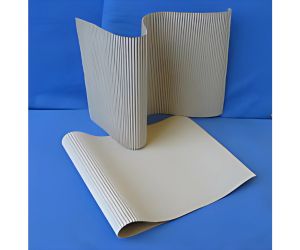

片面段ボールを凹凸溝に直角になるように　細めにカッターかハサミで切り　円盤の周囲に貼り付けます
こつ
１）片面段ボールの先端は波が平面で終わるところでカットして下さい
２）円周の長さ分を３等分程度、或いは３分割程度に切ってから貼ってください
接続部分の長さの余りを三等分して目立たない様に貼ると綺麗に回ります

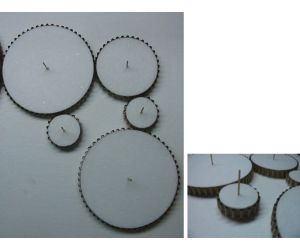

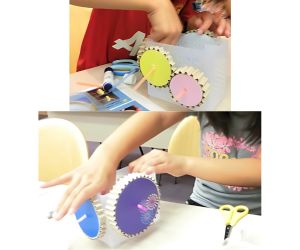

右　お客様の作品
少し硬め４０倍グレード
５０φ芯５φｘｈ２０ｍｍ
６０φ芯５φｘｈ１０ｍｍ
８０φ芯５φｘｈ１０ｍｍ
１００φ芯５φｘｈ２０ｍｍ　使用　その他　すべてお客様ご用意

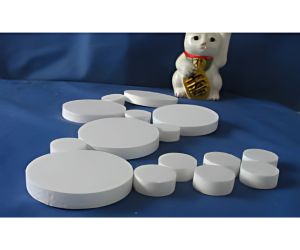

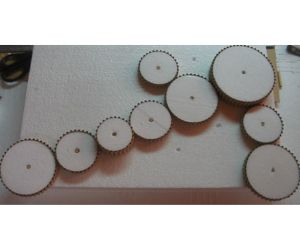

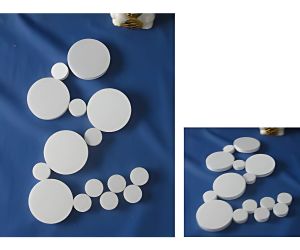

写真は　１００φｘ１０ｍｍ　の円盤　と　４０φｘ１０ｍｍ　の円盤になります
１）不要になったダンボール箱の段ボールを用意する
２）のり剥がし液を使って　∩∩∩∩∩∩∩∩の　上の厚紙を剥がす
３）残った　∩∩∩∩∩∩∩∩の　部分を幅　１０ｍｍにクラフトカッターでカットする
４）１００φの円盤の円周の長さを計算する　１００ｘ３，１４　＝　　３１４ｍｍ
４０φの円盤の円周の長さは　４０ｘ３，１４　＝１２５，６ｍｍ　となります

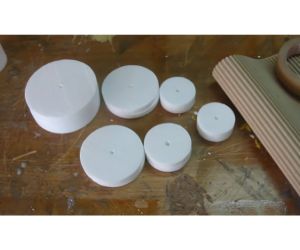

１０ｍｍ幅にカットしたダンボールをそれぞれの長さに切り発泡スチロールの円盤に両面テープなどで貼ります
※製作例は「片面段ボール」　を使用しました
※歯車がとても簡単に回転します　回転する力が次々と伝わっていきます
ものつくり工場なら　以前　どこにでも見られた風景ですね　最近は　あまり見かけなくなりましたが、力の伝達機器はものつくりの
基礎であることは　今も昔も変らないでしょうか

※既製品の片面段ボール（３０ｃｍｘ６０ｃｍ　１枚）使用が簡単

左　中央に穴を開けた円柱と　片面段ボール
そして　竹ひご　定規　ハサミ　カッター　クラフトテープを用意する

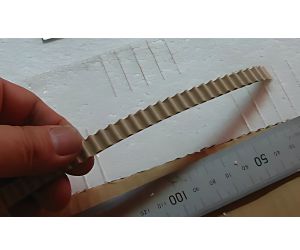

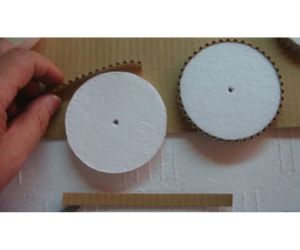

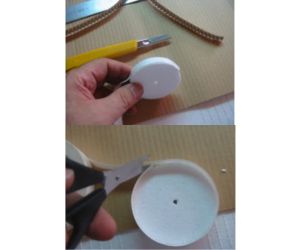

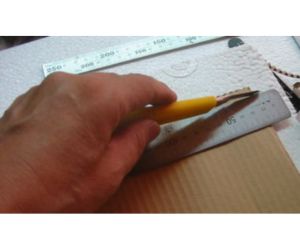

右　片面段ボールを裏向けて　円柱の厚さ分　定規をあててカッターで切る

左　写真は幅１０ｍｍのもの
右　両面テープを円柱のまわりに貼る

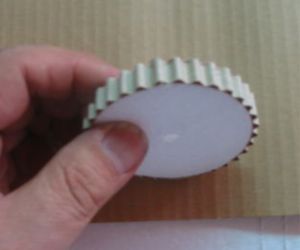

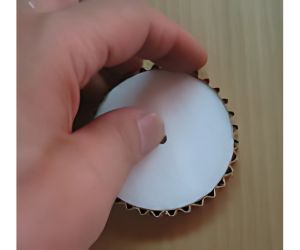

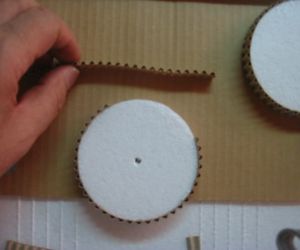

片面段ボールを凹凸を外側にして巻き付けていく

左　一周して最初と最後の凹凸がちょうど合致するところで切る

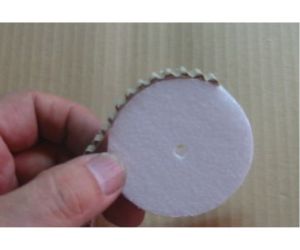

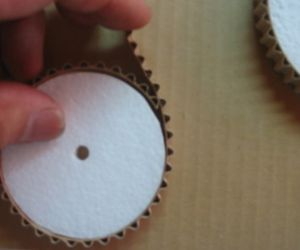

右　押さえて完成

左　最後の凹凸が合致しないとき　少しずつ　貼って　隙間調整をするといい
右　例えば２／３　ぐらい片面段ボールを貼り、残りで
凹凸が合致するように両側の隙間を等間隔になるように貼るといい

左　竹ひごを５ｃｍぐらに折る

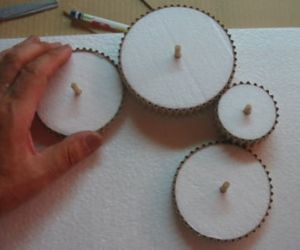

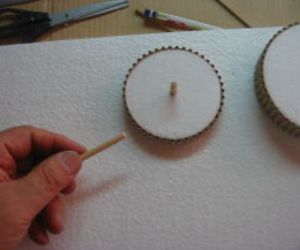

右　歯車がちょうど回ってくれる位置に竹ひごを刺す

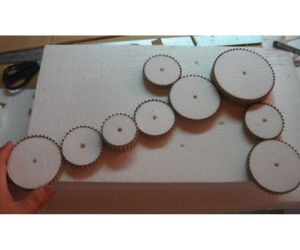

左　その繰り返し　端っこの歯車を手でまわすと、他の歯車もみな回るので面白くなって

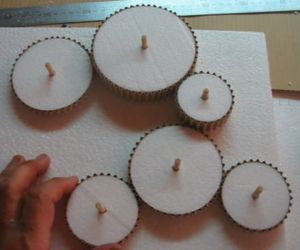

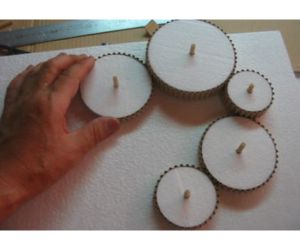

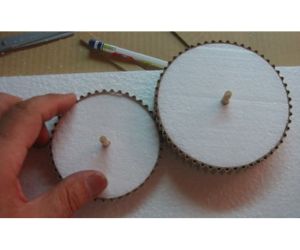

右　次々と歯車を連結してみる

左　歯車を連結してみる
右　だいぶ　機械仕掛けらしく見えてくる

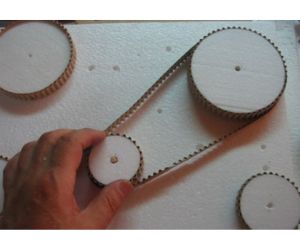

右　片面段ボールを輪にして歯車と歯車をつないでみる

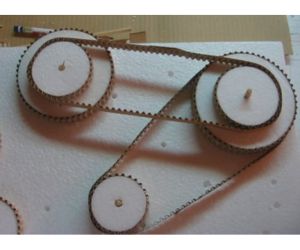

左　歯車を２層にしてベルトで繋いでみる

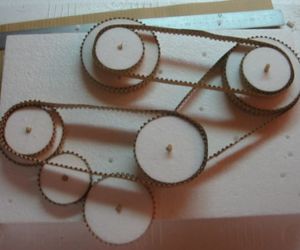

右　ベルトをさらに繋いでみると　機械らしい香りが漂ってきます

トヨタ産業技術記念館　２０１８年『夏休み　発見　☆　体験　ミュージアム』
２０１８年８月１８日　１９日　開催

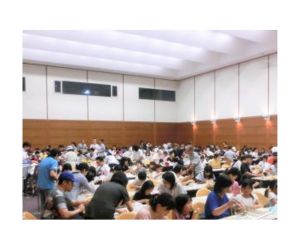

当日の風景　４００名を超える大勢の参加者が　機械の心臓　『歯車』つくりに夢中になりました

写真を頂いたことに対するフジカット担当者のお礼

『お写真をお送り頂けましてありがとうございます　感動ものですね
小さなお子様方が　これほど　真剣な表情で　ものつくりに　集中されているとは
正直　驚きです　〇〇〇様を始め　スタッフの皆様の下準備や　本番での　きめ細やかな
誘導があってのこととは　思いますが、それを差し引いても　これだけ真剣に工作に
取り組んでいるお姿が、　しかも　それほどの　大勢　が　一同に　『機械つくり』　に　取り組んで
おられる　ご様子を見るにつけて、我々のような日頃、ものつくりを　生業　　といたしており
ます立場からしますと、まだまだ　日本も捨てたものではない、将来も　きっと　こういった
ものつくりに　興味を抱いて　やがて　花開いていく子供たちが　道を切り開いてくれるに違いない　と
つい　期待いたします　いい写真をありがとうございました』

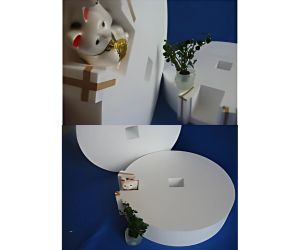

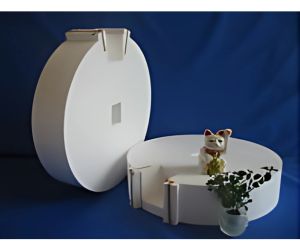

巨大なカムつくり

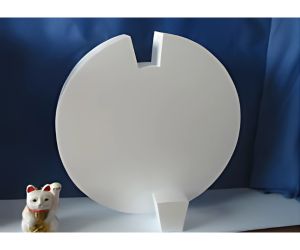

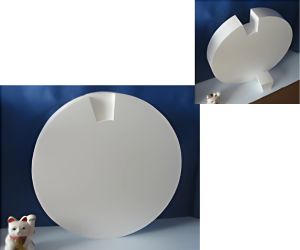

５０φｘ１５０ｍｍ　カム
１回転毎に　戸井から水が落ちて軽くなるとまた戸井が上がる仕掛けをつくります

サイズ　８００φ　×１５０ｍｍ　　１００φ
カム溝と軸芯

ピタゴラスイッチをつくる

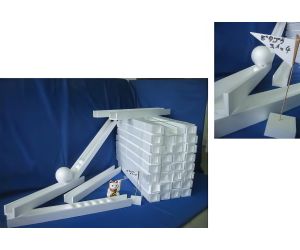

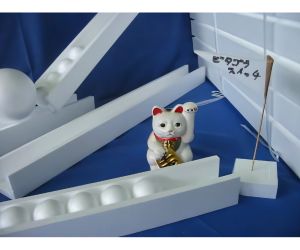

発泡スチロールのみで作る「ビタゴラスイッチ」に挑戦
６５ｍｍ溝　×２００ｍ分でギネスも狙う
