水平に回転軸があって、ブロックを水平に回転させながら、その面と垂直に設定した円軌道の軸をとる。 軌道は両端をベアリングで固定し、安定した弧を描いて可動できるようにしている。この垂直の円軌道に沿って、 ４本のニクロム線を張っている。試作では７００φとしたが、ニクロム線はこの円の円周上の半径との接点に直の位置になるように４本とも３０ｍｍづつ、 ずらして固定した。固定にクランクを使ったのは、次回８００φ　９００φ１０００φ１２００φ　１４００φまで自由に設定できるようにしている為だ。 これなら、『その１』よりも４倍早くできるようだ。

如何ですか。学生さんでも簡単に出来そうでしょう。
近くの材木屋さんの「学生さんのためなら」との暖かいご理解とご協力で、殆ど、頂いてきた端材を使って組んでいます。

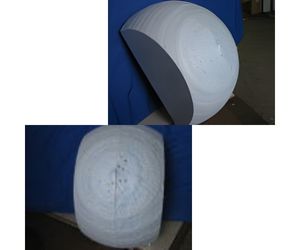

まだ、機械の動きをチェックしている段階で、電圧調整もしていませんのでごらんの通り穴ぼこですが、 ２００×４２０×８１０ｍｍのブロックを２個別々に加工しましたが、綺麗に同心円が描けています。

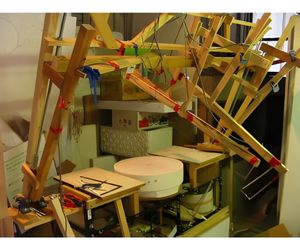

１、水平軸の回転と、縦軸の回転が出来る「機械」と呼べるのでしょうか、
一応『球面体加工機』と名づけましたが、こんな簡単な道具を思いつくまで、
あれこれと３年が過ぎました。ようやく、出来上がってみると、コロンブスの玉子焼きでした。
精度は高くはありませんが、おもしろ実験室としては、まあまあといったところでしょうか。

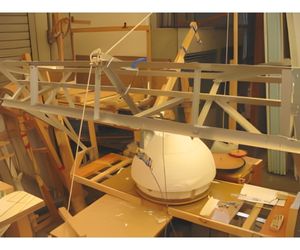

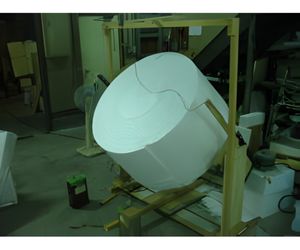

ターンテーブルを回転させながら、縦軸を２度づつ下げていきます。

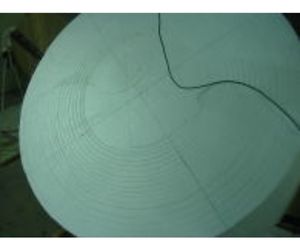

２、　同心円を描きながら横にずらしていきます。原理は簡単ですが、何と手間のかかることでしょうか

３、切りくずを取り除くと、「おー」と思わず声が上がりそうな見事な１０００ｍｍの球形が出来ています

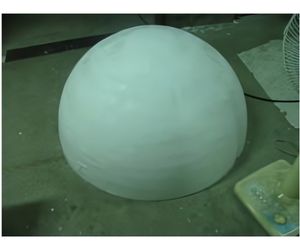

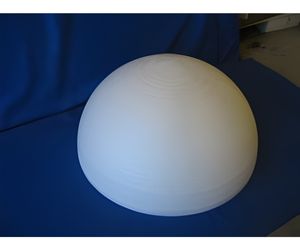

１０００ｍｍの半球出来上がりです。これを２個重ねると、直径１０００ｍｍの地球儀が出来上がります。
あなたも大きな地球をつくって、太陽と地球の比較をしたり、地球環境の保護のPRに役立てたりしませんか。

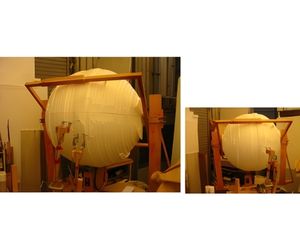

また　改良したぞー　アルミのアングルを使ったぞー　精度も上がってきたよ

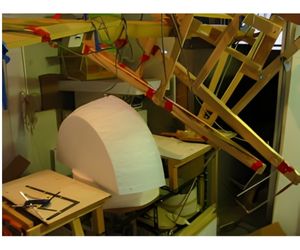

５００φ製作中

『地球と技術の進化の歴史　＿＿球の加工の場合』

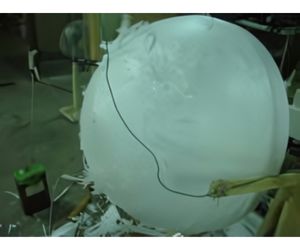

９００φ球の製作　荒削り

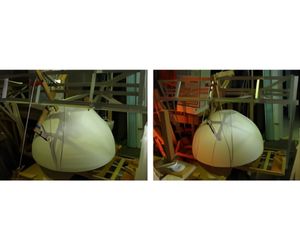

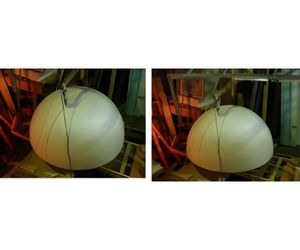

次第に９００φ半球の全容が現れてきます

出来上がった大きな球を見ていますと　気持ちが落ち着きますね
でも、作る時は、全てを忘れて精神を集中させないと上手く出来ないんですよ

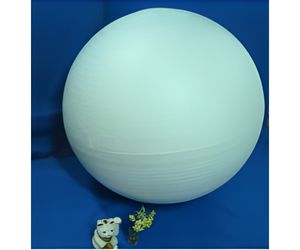

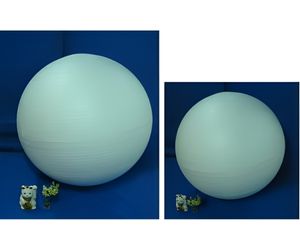

はっはっはー　出来たぞ！　出来たぞ　１ｍの全球だぞー
一気に全球を作るほうが矢張り早い。要は、りんごの皮むきと同じ工程にしているので、
誰でも製作は可能だと思います。また、道具といえるかどうか解らないが、
近くの材木屋さんで頂いた端材を使って組み立てた木枠に軸をつけて、
ブロックを回転させる事が出来るようにしただけのものなので費用もそれ程かからなかった。
四角い木枠をいちいち直径に合わして別に用意する手間はあるが、それさえ出来れば、至って簡単になる。
今回、試行錯誤ばかりになり、精度は全く気にしていない。熱線の向きを円の接線にすれば、もっと精度は上がるはずです。
